Rot beleuchtete Deckel von Parfümflaschen

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Habe ein paar Deckel von Parfümflaschen (Fehlproduktion) aus einer Spritzguß Firma bekommen, die nicht in den Verkauf kommen, da sie nicht 100%tig in Ordnung sind. Dise sind aus transparentem roten Plastik und für irgend eine Parfümflasche produziert worden. Nun, daraus lässt sich doch was machen…

Material:
– 5 x Parfümflaschendeckel
– 5 x Superhelle 5mm LED tiefrot 4000mcd 30° 5mm 2.0V
– 1 x 150 Ohm Widerstand 1/4 Watt
– 1 weißer Kabelkanal ca. 1m lang
– verdrillte 2adrige Litze

Werkzeug:
– Lötkolben mit Lötzinn
– kleiner Seitenschneider
– 1 mm Bohrer
– Sekundenkleber

Kosten:
ca. 2,- € (mich nix, da die LED eine Prämie war und ich Widerstände sowieso in Massen da habe :wink: )

Und hier ein Paar Bilder dazu:

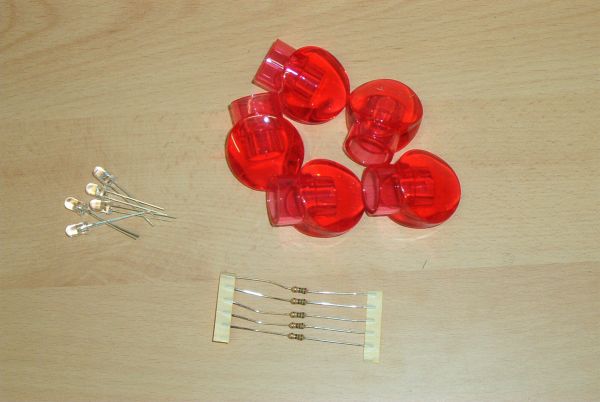

Hier das Material

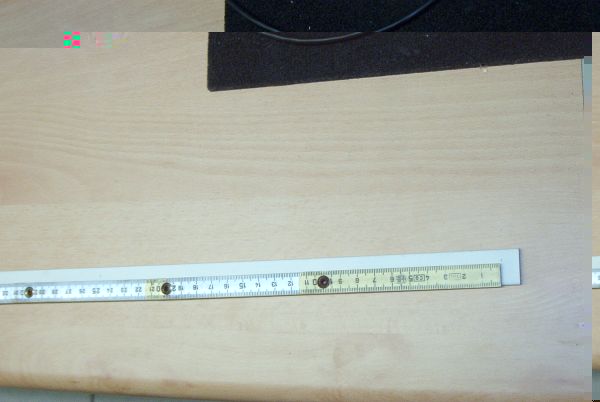

Zunächst habe ich die 5 Positionen, an denen die LEDs an den Kabelkanal kommen, angezeichnet.

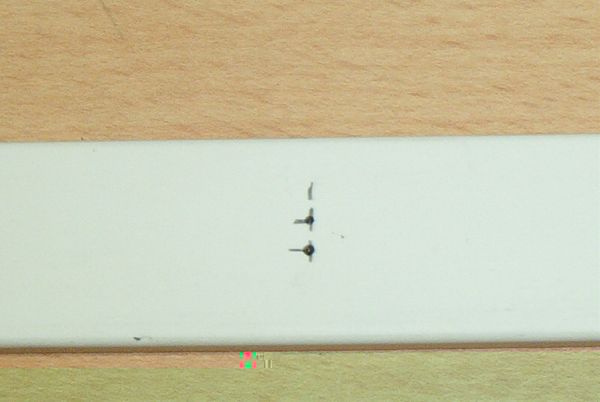

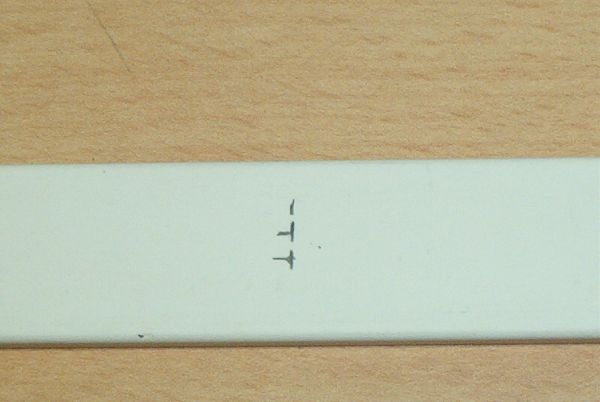

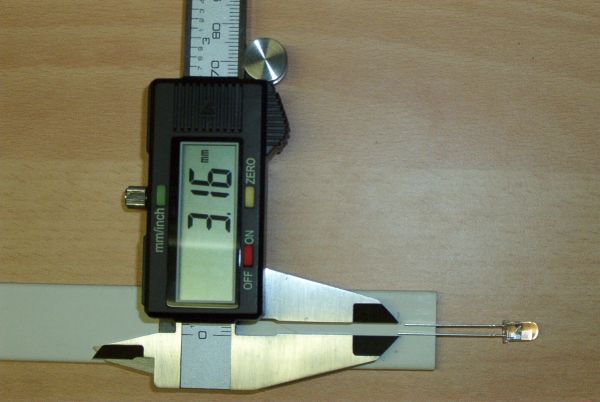

Dann habe ich 2 Löcher für die Beinchen der LEDs angezeichnet.


Und mit einem 1mm Bohrer die Löcher gebohrt.

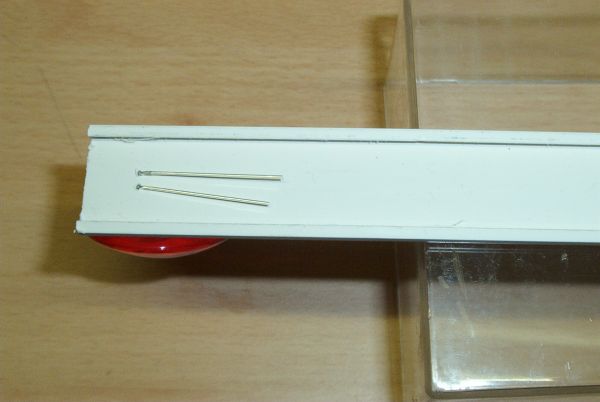

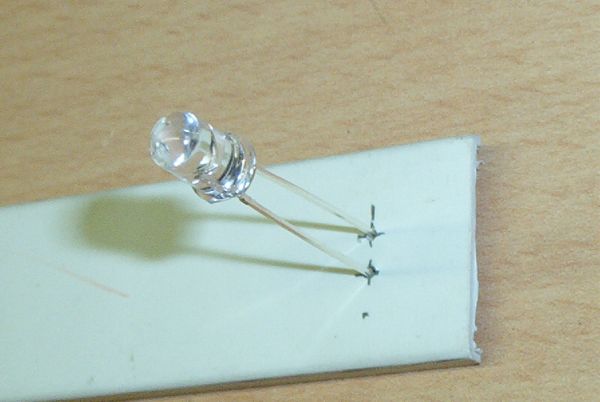

Und die LED rein gesteckt.

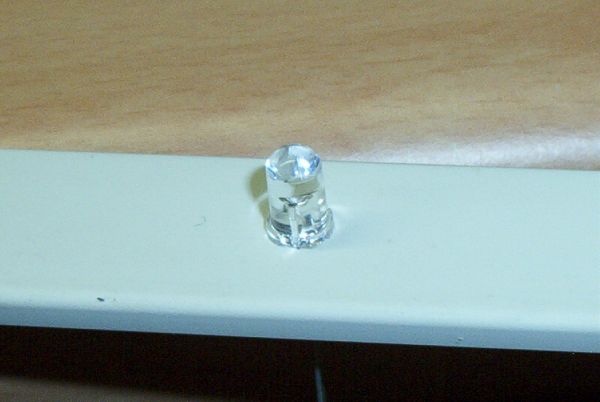

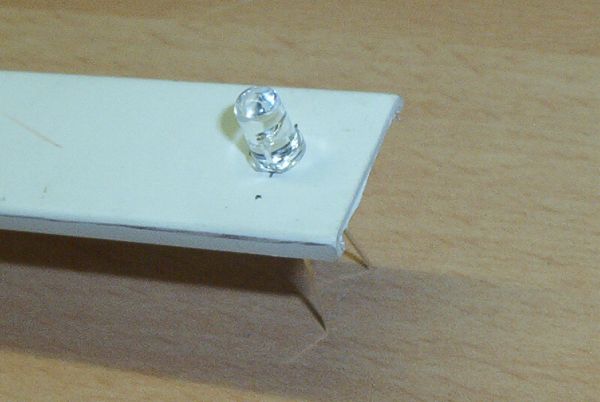

Diese habe ich dann mit einem Klecks Sekundenkleber am Kanal fixirt.


Das ganze dann für die anderen LEDs, erst anzeichnen.

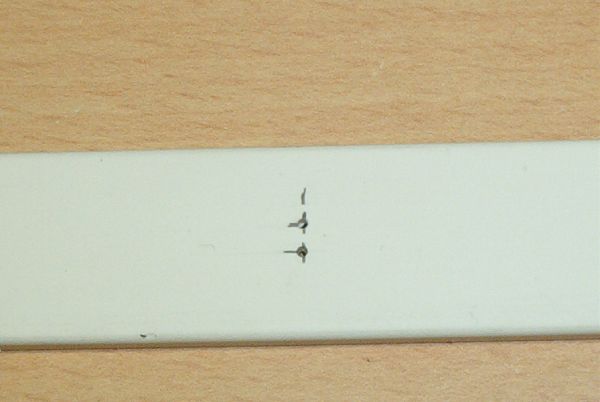

Dann ankörnen


bohren


und LED fixieren.


Das ganze dann 5 mal für alle LEDs.


Dann habe ich die Deckel auch mit Sekundenkleber über die LEDs am Kanal befestigt.


Und gleich mal getestet.


Das ganze dann auch 5 mal.


Nun die Rückseite, erst Beinchen umknicken


kürzen und verzinnen

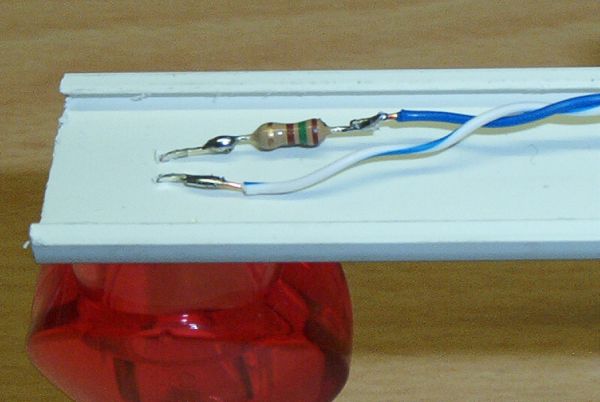

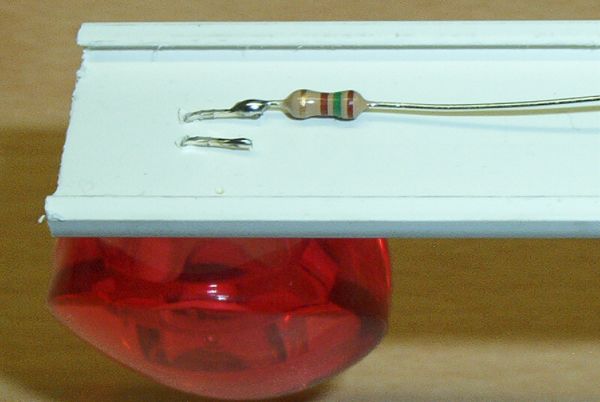

Dann den Widerstand


und die Zuleitungen angelötet.


Als Zuleitung habe ich verdrillte 2adrige Litze genommen und die durchgängig gelassen.

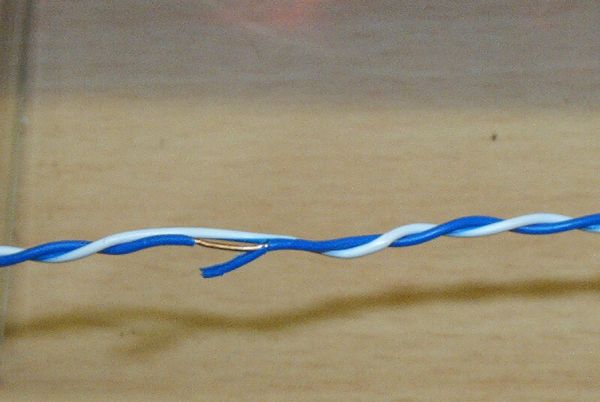

Die Zuleitung habe ich dann immer abisoliert und an die LED und den Widerstand angelötet.


Das ganze dann auch 5 mal!


Erster Test, WOW

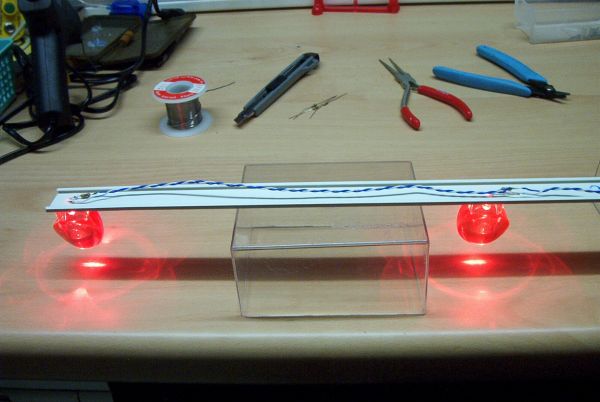

Zum Schluß den Kabelkanal verschließen (hier noch die Versorgungsleitung – vom 5V Netzteil).


Hier noch mal einzeln zu sehen.

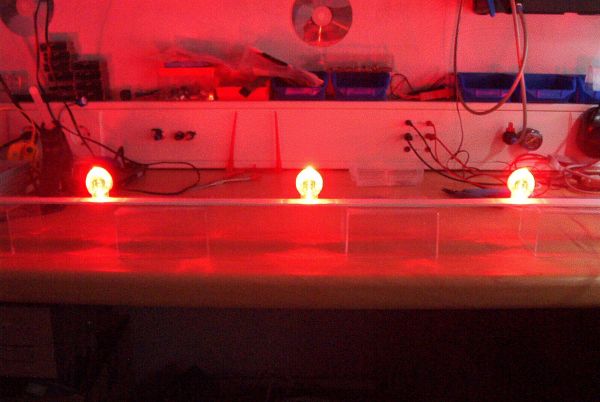

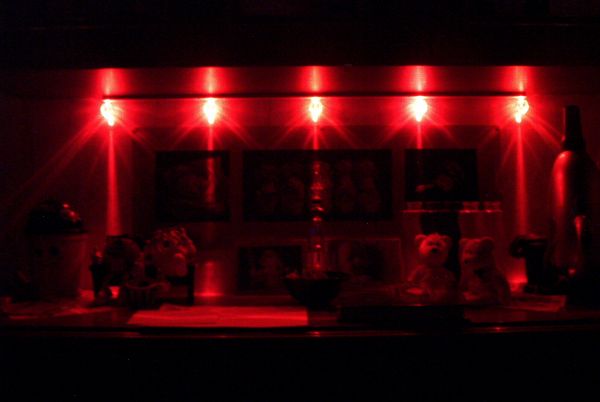

Und hier fertig verbaut unter einem Hängeschrank!
