Deckenlampe auf Soul Z P4 umrüsten

Hallo LED Geminde,

hier mein nächstes How²!

Idee:
Eine weitere Deckenlampe im WC mit einer LED ausstatten!

Material:
– 1 x Soul Z P4 auf Star Platine
– 1 x Sternkühlkörper
– 2 x Wärmeleitklebepads
– 1 x 230V Vorschaltgerät für 700mA HighPower LEDs
– 2 x Steckklemmen
– 2 x M4 Befestigungsschrauben mit Mutter und Unterlegscheibe
– Deckenlampengehäuse

Werkzeug:
– Lötkolben
– Messer
– Seidenschneider
– Schraubenzieher

Kosten:
ca. 25,- €

Und hier ein Paar Bilder dazu:

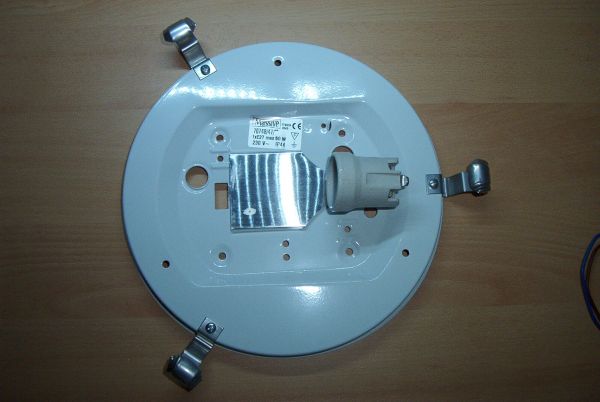

Zunächst muss die alte „Glühobsthalterung“ raus!

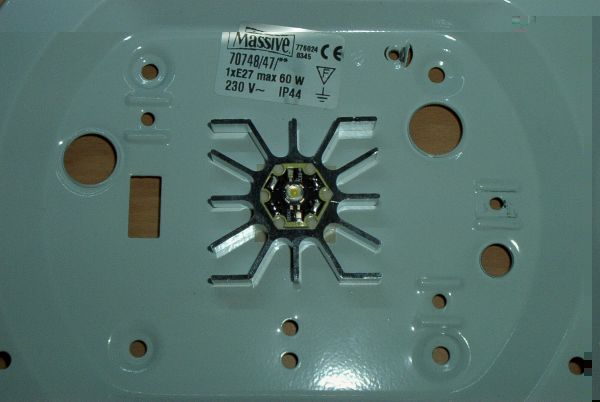

Dann die Soul auf der Star-Platine mit Wärmeleitklebepads auf den Sternkühlkörper kleben und diesen dann wiederum mit einem Wärmeleitklebepad an das Gehäuse kleben.

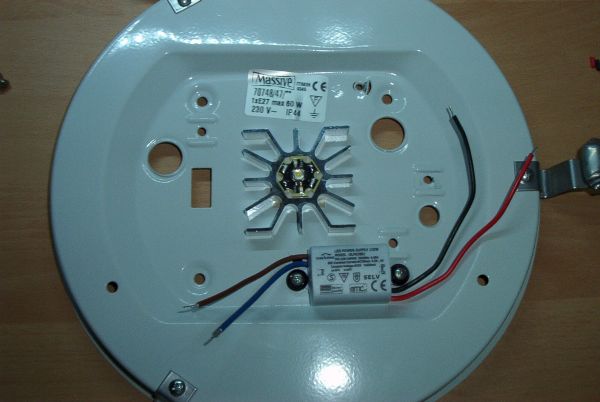

Dann das Vorschaltgerät (von Pollin) mit zwei M4 Schrauben und Kunststoffunterlegscheiben am Gehäuse befestigen (auf der Rückseite mit Muttern gekontert).

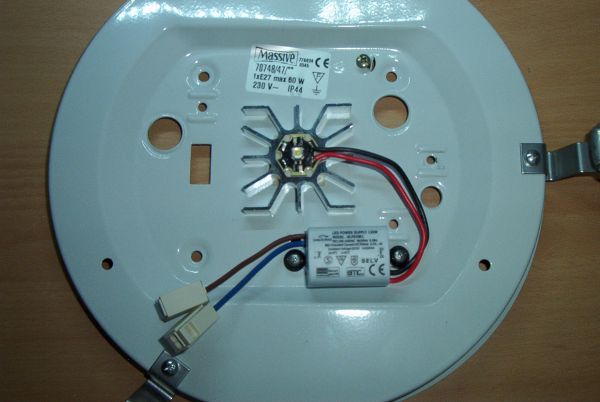

Das Vorschaltgerät habe ich dann an die LED angelötet und die 230V Seite mit Steckklemmen versehen.

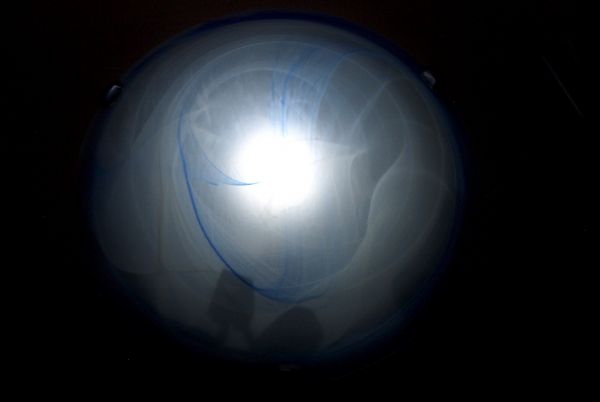

Kurzer Test und BOAHHH…


Und so…

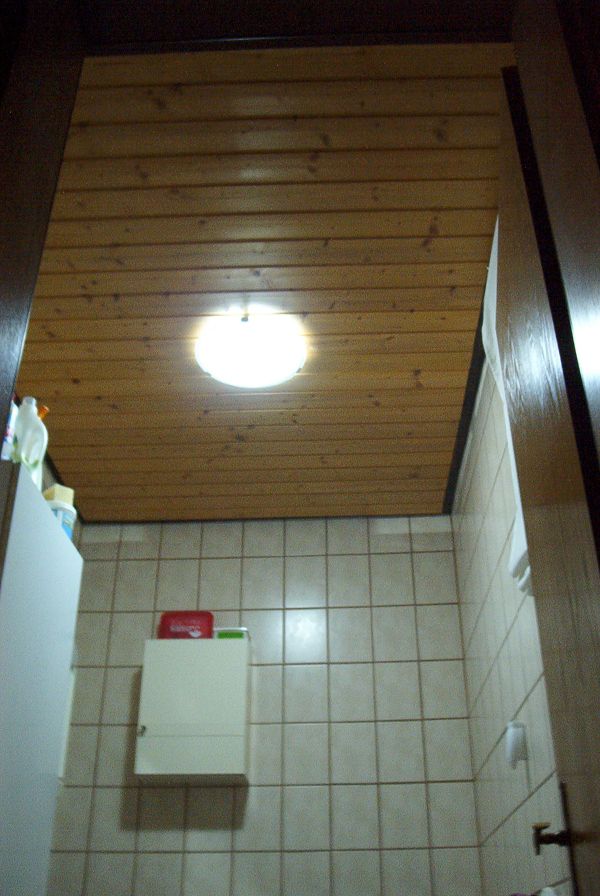

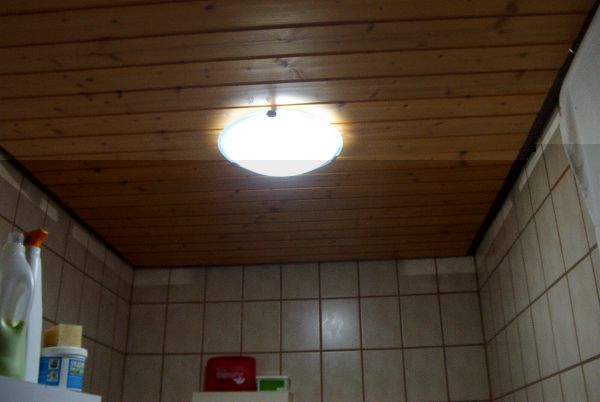

…bzw. so sieht´s dann im WC aus!

Also ich empfehle jeden, seine Deckenlampen auf diese Art und weise umzubauen, macht Super helles Licht und Spart ne Menge Energie/Geld (auf die Dauer)!!!

author avatar
Christian Häussler

4 Replies to “Deckenlampe auf Soul Z P4 umrüsten”

  1. Tolle Lösung.  Wenn dann auch noch die Wärmekopplung an das Gehäuse gut passt, so ist das sicherlich eine langlebige Lösung. Aufpassen dass der Klebepad nicht irgendwann sich löst. Sonst fehlt die Kühlung und die LED dankt ab.
    Das Material müsste gut unter 10€ zu haben sein.
    weiter so.
    Grüße,
    Tom.
    (LED-Profi.org)

    • Hallo Tom,

      Material sind knapp 10 €, die KSQ kostet ja schon alleine gut 7 €!
      Die Lösung habe ich nun an 2 Deckenlampen seit Mitte 2007 am laufen ohne Probleme!

      Gruß
      Christian

  2. Das ist ja alles schön und gut, d.h. es ist toll uns sieht gut aus (und effizient ist es auch), aber 25 Euro zum Umbau EINER EINZIGEN Lampe? Ist das nicht etwas zu hoch gegriffen?

    Wo bestellst Du Deine Z4’s und die Kühlkörper?
