LED-Bewegungslicht

Hallo LED-Freunde,

ich habe mal wieder etwas für Euch, ein LED-Bewegungslich.

Idee:
Ein Bewegungsmelder mit einer 10 mm LED für das WC in der Nacht.

Material:
– Bewegungsmelder-Modul PIR 1000 (von Zanger Nachrichtentechnik)
– Sensor (180°)
– 10 mm 12V warmweiss LED
– Hohlbuchse
– Gehäuse

Hier ein Bild des Materials:

weiterlesen LED-Bewegungslicht

Halogen Einbauspot auf LEDs umbauen

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Ein Halogen EInbauspot Set auf LED umrüsten…

Material:
– Halogen Einbauset (Restposten vom großen C :P )
– 6 x 10mm HighPower 11 Lumen LEDs (gibt es leider nicht in diesem Shop hier :cry: )
– 6 x 120 Ohm Metallschicht 1W
– 1 x Brückengleichrichter
– 1 x 2200µF 25V Elko
– 1 Stück weißen Schrumpfschlauch

Werkzeug:
– Lötkolben
– Messer
– Seidenschneider
– Schraubenzieher

Kosten:
ca. 25,- €

Und hier ein Paar Bilder dazu:

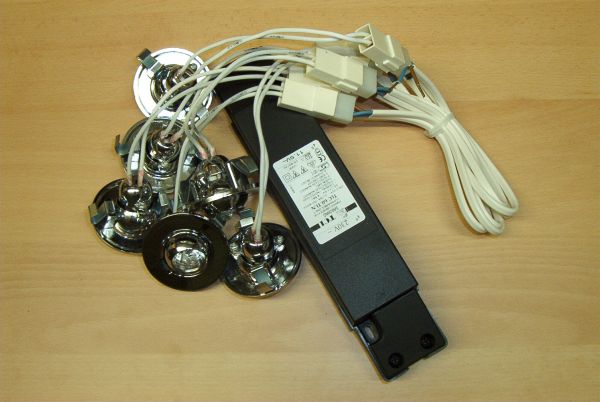

Hier zunächst das „alte“ Einbauspot Halogen-Set


Und das Material (nur die LEDs, die KSQ verwendete ich nicht!)

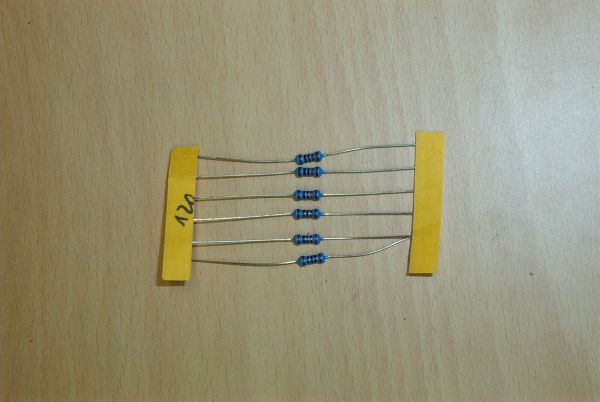

Ich verwendete dann doch die Widerstände (120 Ohm)

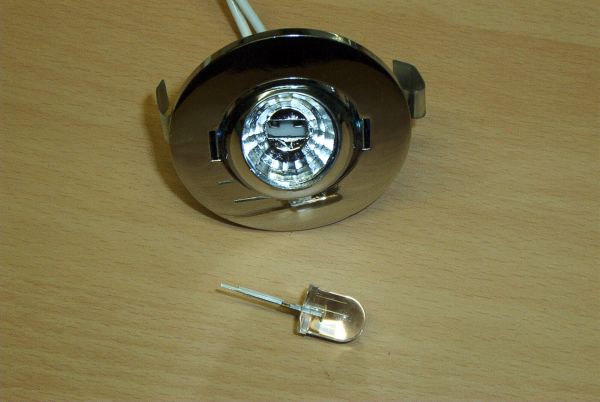

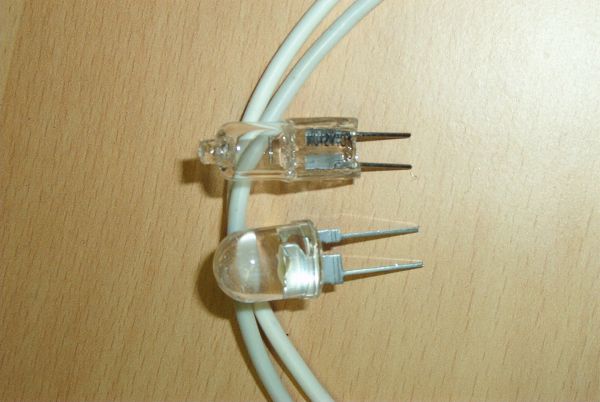

Hier mal der Vergleich zwischen der LED und der Halogenbirne


Dann also die Halogenbirne entfernen und die LED einstecken (100% passend)

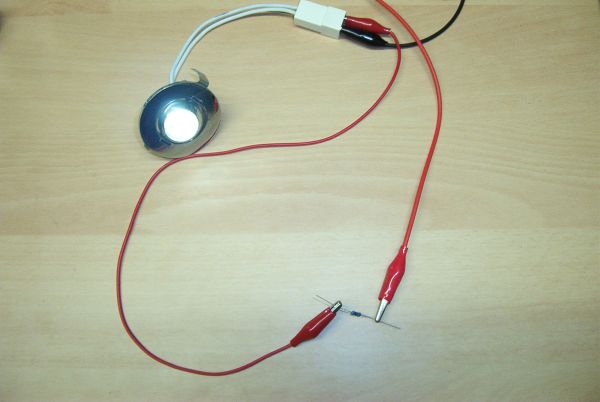

Dann der ertse Test und WOW…


Also hab ich dann die Zuleitungen zu den Spots durchtrennt


Und den Widerstand angelötet


Dann wieder mit der Zuleitung verbunden

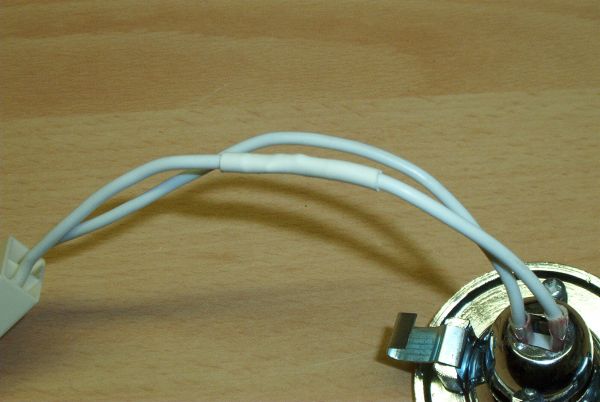

Und das ganze mit Schrumpfschlauch isoliert

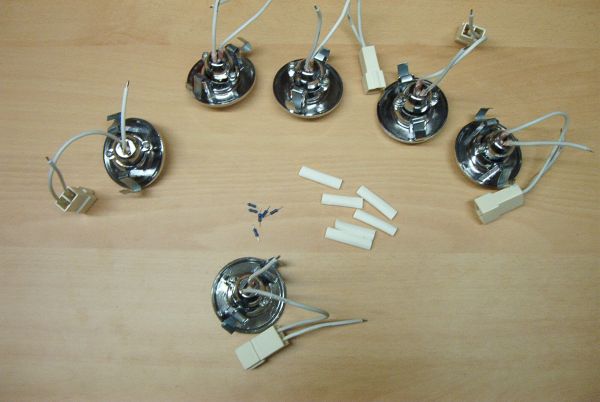

Das ganze dann 6 mal!

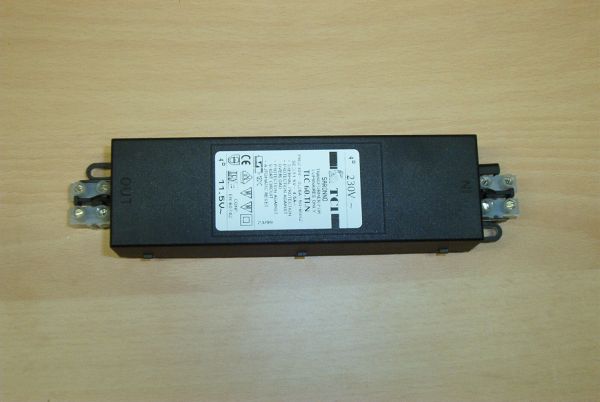

Dann ging es an den Trafo


Den ich zunächst zerlegte

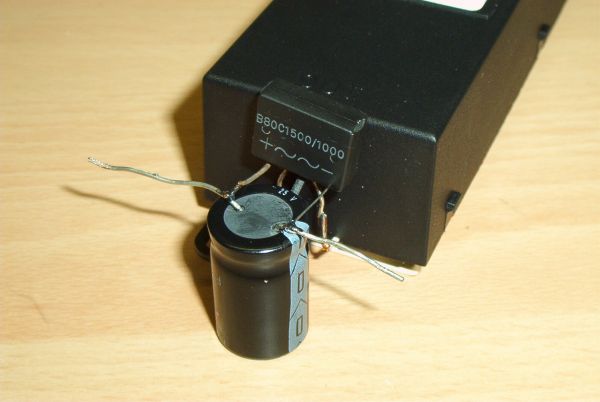

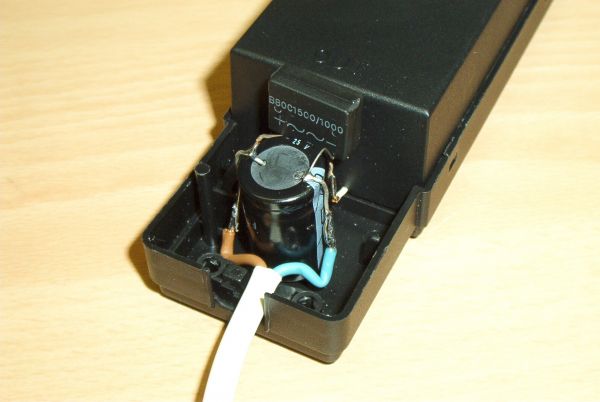

Um hier den Gleichrichter und den Elko unter zu bringen


Dann die Zuleitung zu den LEDs direkt drann gelötet und den Trafo wieder zusammen geschraubt

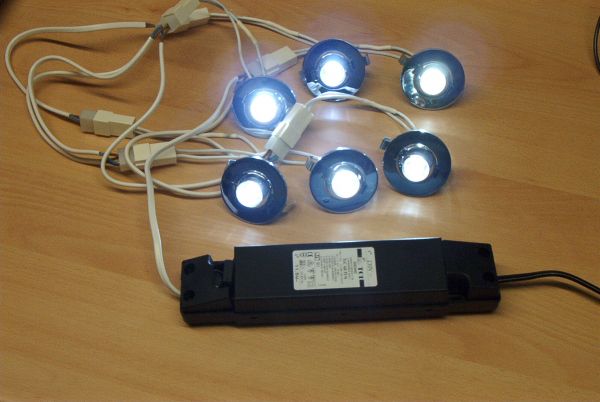

Hier nun das fertige Ergebnis!!!

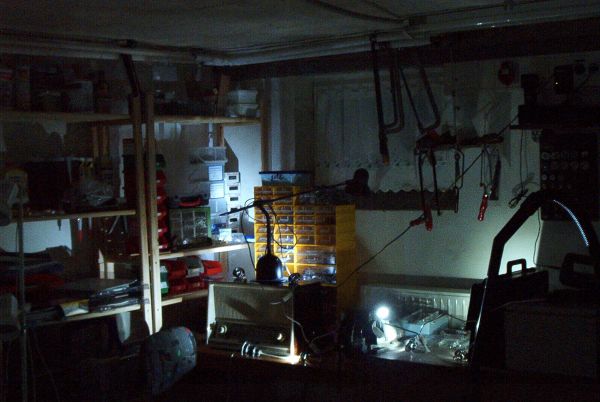

Habe nur mal zum testen die Lampen in der Werkstatt verteilt, ergebnis der Ausleuchtung (ohne Blitz):


Ich habe die Gleichrichtung der Ausgangsspannung des Trafos noch etwas verfeinert, da ich so um die 14,7 – 15 V gemessen habe und das ein bisschen viel für die LEDs ist. Die haben ja nur einen Vorwiederstand für 12V!

Ich habe einen kleineren Gleichrichter und einen 12V Festspannungsregler (L7812) eingebaut:


Somit sollten die LEDs „länger halten“! :wink:

Spiegelmännchen

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Einen Gaderoben-Spiegel an die Wand bauen.
Doch nicht irgend einen, sondern etwas „ausgefallener“ – als Männchen!
Und das ganze mit einer LED beleuchtet!

Material:
– 1 x 5mm 0.5Watt LED weiß 14000mcd 75° 5mm 3.5V
– 1 x Reflektor für 5mm LEDs
– 1 x 470 Ohm Widerstand 1/4 Watt
– 1 x 12V Netzteil
– 1 x Schnurschalter
– 2 x Hallogen-Klemmen (Conrad)
– 1 x 1,5mm Alu-Schweißdraht ca. 100cm lang
– 1 x Spiegel rund ca. 45cm Durchmesser
– 1 x Spiegelfliese 15x20cm
– 12 x Spiegelfliesen 15x15cm
– etwas 2 adrige Litze (0,75mm² oder 0,5mm²)
– Doppelseitiges Klebeband oder Tesastrips

Werkzeug:
– Schraubenzieher
– Heißklebepistole
– Seidenschneider
– Rohr oder Dose (als Biegeradius)

Kosten:
ca. 3,- € (ohne Spiegel)

Bilder:
Zuerst die Spiegel in Form eines Männchens an die Wand kleben (mit doppelseitigen Klebeband oder Tesastips)

LED mit der Klemme befestigen

und Reflektor aufstecken

dann den ALU Schweißdraht um einen ruden Gegenstand (hier eine Lackdose) biegen

dann den Draht etwas ausrichten, das er gerade auf einer Fläche liegt

als nächstes 2 Halbkreise daraus schneiden

so das beide Drähte gleich lang sind

und auf die Klemme mit der LED klemmen

an der anderen Seite dann die 2. Klemme anbringen

dann die Klemme (ohne LED) am runden Spiegel mit Heißkleber befestigen

Zum schalten habe ich einen Schnurschalter verwendet, in dem ich gleich den Widerstand mit eingebaut habe.

So sieht dann alles fertig montiert aus!

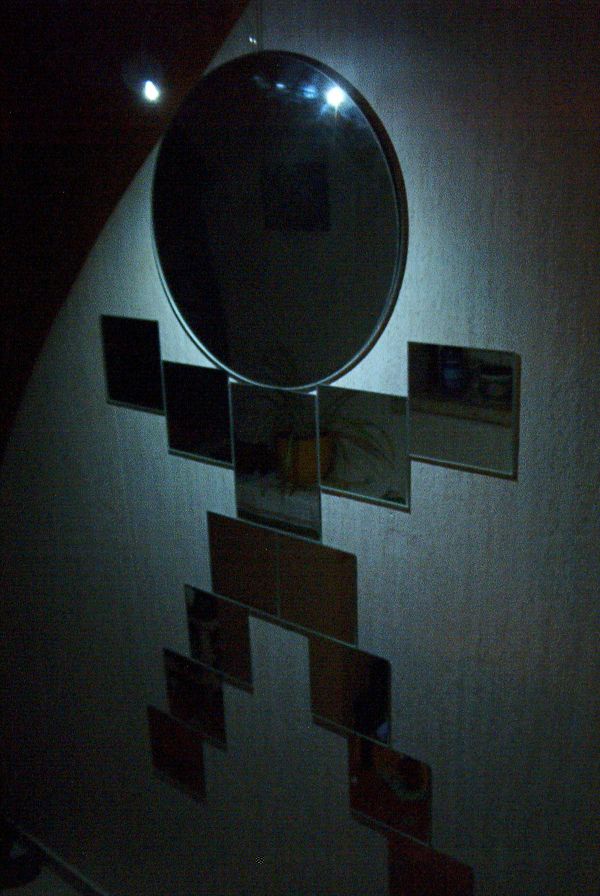

Und so ohne Blitz, sieht in „echt“ aber viel besser aus!!!

Dann habe ich einen 100 Ohm Widerstand genommen und gleich noch einen Schalter mit integriert:


Hier noch ein Bild mit dem kleineren Widerstand:


Erhellt den ganzen Flur! 8)
