AVR-NET-IO als Gewächshaussteuerung

Hallo AVR-Freunde,

diesmal möchte ich von meiner Gewächshaussteuerung berichten:

Gewächshaus

Diese basiert auf der AVR-NET-IO Platine von Pollin (hier im Versuchsaufbau):

AVR-NET-IO Versuchsaufbau

Dabei deckt die Steuerung folgende Bereiche ab:

Schema Gewächshaussteuerung

  • Sonsoren:
    • Temperatur (aussen und innen)
    • Luftfeuchte (innen)
    • Helligkeit (innen)
    • Fenster und Tür
  • Aktoren:
    • Lüftung
    • Lüftungsklappe
    • Heizung
    • Luftbefeuchtung
    • Pflanzenlicht
    • Beschattung
    • Bewässerung

Sensoren werden ein SHT-71 (Temperatur und Luftfeuchte) für innen und ein DS1820 (1-Wire) für aussen verwendet. Sowie ein Fotowiderstand zur Messung der Helligkeit bzw. Sonneneinstrahlung.
Die Öffnungszustände der Fenster und Türen erfolgen durch Microschalter.

Die Parameter der Steuerung sind kompfortabel über eine Web-Seite aus einstellbar:

Webseite Steuerung

Die gemessenen Werte werden über eine Daten-Webseite daten.html mit einem PHP-Script ausgelesen und in eine mySQL-Datenbank gespeichert, um sie als jpgraph-Diagramme (über 24h, 48h, Woche, Monat) auswerten zu können.

weiterlesen AVR-NET-IO als Gewächshaussteuerung

WebCam mit ETH_M32_EX und DC-3840

Hallo AVR-Freunde,

ich habe zur Überwachung der Haustüre einen ETH_M32_EX mit einer Kamera verbaut.

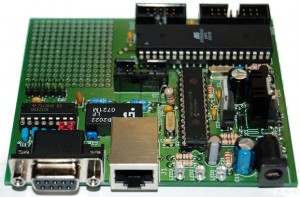

Das ETH_M32_EX Modul ist von Ulrich Radig und sieht fertig aufgebaut so aus:

ETH_M32_EX

Zum Anschluss der Kamera muss der MAX232 entfernt werden und dafür die serielle Kamera (eine Philips DC-3840) angeschlossen werden. Ich habe mir dazu einen IC-Sockel als „Stecker“ umgebaut:

RS232-Stecker

Die Kamera selbst hat einen etwas ungewöhnlichen Stecker, einen 4 poligen 3,5mm Klinke, allerdings mit einem 5. Pol aussen.
Eine solche Buchse war nirgends aufzutreiben, deshalb habe ich selbst etwas gebaut:

5pol Anschluss

weiterlesen WebCam mit ETH_M32_EX und DC-3840

Aktuelle AVR-Projekte

Hallo AVR Freunde,

zur Zeit arbeite ich an verschiedenen AVR-Projekten, die aber alle (noch) nicht fertig sind, bzw. sich noch im Entwicklungs-Stadium befinden:


Als aller erstes sei der AVR-NET-IO erwähnt:

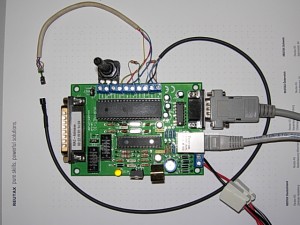

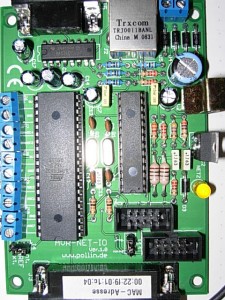

AVR-NET-IO AVR-NET-IO

Dieser AVR steuert mit einer Relais-Karte und Display das Klima im Gewächshaus.

Eigener Artikel über dieses Projekt


Als zweites großes Projekt möchte ich ein myAVR MK2 Board mit Display und einem myEthernet als „Zähler-Schnittstelle“ benutzen.

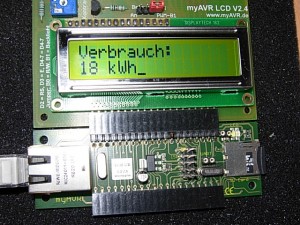

myAVR myEthernet

Dazu misst das myAVR MK2 Board die Impulse am Zähler (per S0 – Open-Kollektor-Schnittstelle) und speichert pro 1000 Impulse die kWh per I2C im EEPROM des myEthernet. Dieser gibt die gemessenen kWh dann auf einer Website aus.


Als nächstes habe ich einen Board-Computer für mein Auto vor, welches leider kein OBD-Interface hat. Also muss ich die Daten selbst messen. Dazu benutze ich eine RN-Mini-Control mit einem 4 zeiligen EADIP Display und DS1620 Sensoren für die einzelnen Temperaturen (Aussen, Innen, Öl, Kühlwasser, u.s.w.)

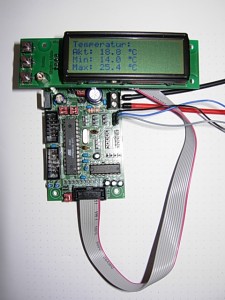

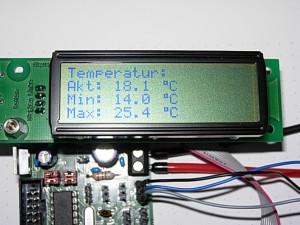

RN-MINI-Control EPIA Display

Das Display kommt dann in das Cockpit in der Mittel-Konsole des Autos. Weitere Sensoren (Drehzahl, Tacho-Signal, Druck, u.s.w.) sind in Planung.


Mittlerweile habe ich noch einen ETH_M32_EX von Ulrich Radig:

eth_m32_ex

Mit diesesm Ethernet-Board habe ich eine Web-Cam gebaut.

Eigener Artikel über dieses Projekt


Auch das AVR Webmodul von Ulrich Radig ist in Planung, die Teile habe ich schon mal:

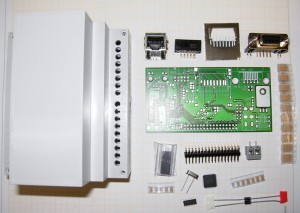

AVR Webmodul

Daraus wird wohl mal eine kleine Steuerung für alles mögliche, mal sehen wofür.


Nun habe ich noch ein Ethernet-Board von tuxpraphics:

tuxgraphics

Dieses habe ich als Ethernet Wetter-Station ausgebaut.

Eigener Artikel über dieses Projekt

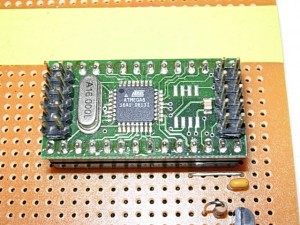

Und zu guter letzt das kleinste Projekt, ein Mega8 Mini Modul als „AllinOneAVR“ – passt in einen 28 poligen IC-Sockel:

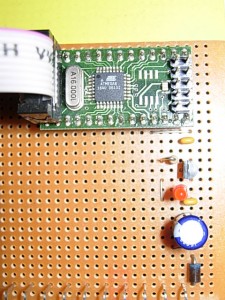

Mini Modul auf Lochraster Mega8 Mini Modul

Was ich damit mache, weiss ich noch nicht, ist momentan nur für Tests und Versuche gedacht.

Ethernet Wetter Station

Hallo AVR Freunde,

nun habe ich endlich meine AVR Ethernet Wetter Station fertig gestellt. Diese basiert auf dem Bausatz von Guido Socher von tuxgraphics.org mit einer leichten Veränderung, nämlich einem zusätzlichen Feuchte-Sensor.

So sah der Bausatz zunächst aus:

Bausatz von tuxgraphics.org

Der AVR Web Server in SMD-Technik war bereits fertig aufgebaut, lediglich das Sensor-Board ist als Bausatz (ohne Luftdruck- und Feuchte-Sensor) aus dem Shop von tuxgraphics.org

Aufgebaut sieht das Ganze dann so aus:

Bausatz aufgebaut

Hier habe ich den „Experimentier-Teil“ vom AVR Web Server bereits abgeschnitten, damit er in eine Abzweigdose als Gehäuse passt (auch das Sensor-Board musste ich etwas kürzen):

Abzweigdosen als Gehäuse

weiterlesen Ethernet Wetter Station
