Hallo Freunde des HiFi´s, mein in die Jahre gekommener alter Subwoofer soll ein neues Gehäuse bekommen:
![altes Gehäuse | Christian´s Hobby Blog](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/DSCN0484L-300x271.jpg?resize=300%2C271)
![Woofer mit Verstärker | Christian´s Hobby Blog](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/DSCN1099L-205x300.jpg?resize=205%2C300)
Zunächst sei einmal das Chassi des Woofers erwähnt, es ist ein Isophone PSL 320/400S mit folgenden Daten:
Impedanz: 8 Ω
Belastbarkeit: 300/400 Watt
Kennschalldruck: 93 dB
Resonanzfrequenz: 27 Hz
Frequenzbereich: 20 – 4500 Hz
Durchmesser: 320 mm
Gewicht: 7,5 kg
Dieses Chassi wurde angetrieben von einem TDA7294 (100W DMOS Audio Aplifier):
![TDA7294 | Christian´s Hobby Blog TDA7294](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0310-300x225.jpg?resize=300%2C225)
Hier in der alten Schaltung verbaut (mit Netzteil, welches später ausgelagert wird):

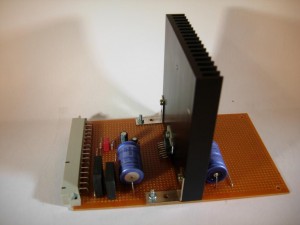

![Schaltung zum TDA7294 | Christian´s Hobby Blog Schaltung zum TDA7294](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0308-300x225.jpg?resize=300%2C225)
Der Verstärker wird von einem 2x30V 330VA Ringkern-Trafo gespeist:

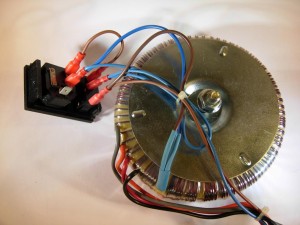

![Netzteil | Christian´s Hobby Blog Netzteil](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0320-300x225.jpg?resize=300%2C225)

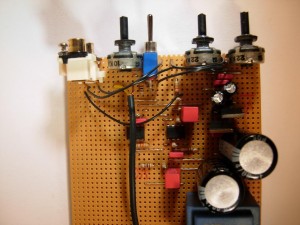

Als Filter habe ich einen Linkwitz Filter vor geschaltet (inkl. Eingangs-Terminal und Phasendrehung):
![Linkwitz-Filter | Christian´s Hobby Blog Linkwitz-Filter](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0318-300x225.jpg?resize=300%2C225)
Die Filter-Schaltung sieht so aus:
![Linkwitz-Filter | Christian´s Hobby Blog linkwitz](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/linkwitz-300x169.gif?resize=300%2C169)
Hier noch das Netzteil für den Filter, das sich mit auf der Platine befindet (wird später auch separat sein):
![Linkwitz Netzteil | Christian´s Hobby Blog Linkwitz Netzteil](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/link_netz-300x146.gif?resize=300%2C146)
Das geschlossene Gehäuse (Außenmaße: BxHxT: 40 cm x 63 cm x 45 cm) ist aus kernigen 30 mm MDF gefertigt und hat somit ca. 90 L Volumen:
![Gehäuse | Christian´s Hobby Blog Gehäuse](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0323-199x300.jpg?resize=199%2C300)
Der Verstärker inkl. Netzteil und Linkwitz-Filter wird noch in ein passendes Gehäuse auf der Oberseite des Woofer-Gehäuses verbaut.
Inzwischen ist das neue Kabel durch das Gehäuse verlegt und das Loch mit Heißkleber verschlossen worden:
![Kabeldurchführung | Christian´s Hobby Blog Kabeldurchführung](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0002-300x225.jpg?resize=300%2C225)
Danach wurde das Gehäuse zur Dämmung mit Isophon Watte beklebt und ausgefüllt (3 x 20L Packungen):
![Isophon Watte | Christian´s Hobby Blog Isophon Watte](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0003-225x300.jpg?resize=225%2C300)
Anschliessend das Kabel am Chassi mittels der Pol-Klemmen befestigt:

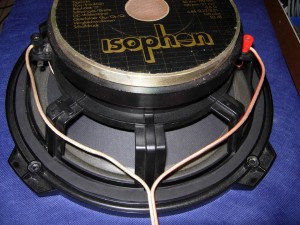

![Kabel am Chassi | Christian´s Hobby Blog Kabel am Chassi](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0001-300x225.jpg?resize=300%2C225)
Und am anderen Ende des Kabels:

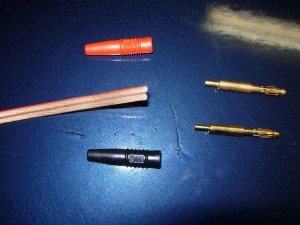

![Ende zum Verstärker | Christian´s Hobby Blog Ende zum Verstärker](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0005-300x225.jpg?resize=300%2C225)

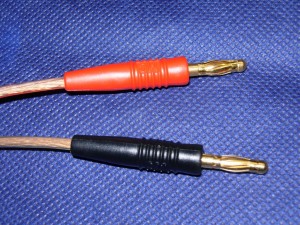

vergoldete 4mm Bananen Stecker angelötet:
Diese dienen dann zum Anschluss am Verstärker-Gehäuse.
Zum Test habe ich das Chassi mal mit 2 Schrauben befestigt und einen Test mit der alten Endstufe gefahren:
![Test-Einbau | Christian´s Hobby Blog Test-Einbau](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0004-225x300.jpg?resize=225%2C300)
Klingt bombig…
Mittlerweile habe ich mit einem Staubsauger (Danke für den Tipp) vorsichtig die Staubschutz-Kappe wieder „entdrückt“. Diese hatte meine große Tochter einmal eingedrückt.
![PSL Staubschutzkappe | Christian´s Hobby Blog PSL Staubschutzkappe](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0212-300x225.jpg?resize=300%2C225)
Damit das nicht mehr passiert, habe ich ein Gitter davor montiert (das später wieder entfernt wird, wenn die Kinder groß genug sind).
Nun stellte sich die Herausforderung, wie man es nun befestigt. Nun, ich habe dann Gewinde in die Befestigungsschrauben des Chassis geschnitten.

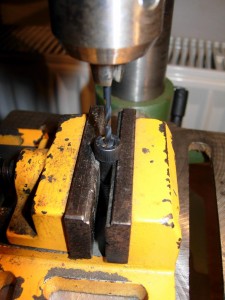

Zunächst ein Loch in die Mitte des Schraubenkopfes gebohrt:
![loch bohren | Christian´s Hobby Blog loch bohren](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0342-225x300.jpg?resize=225%2C300)
![Schraubenkopf mit Loch | Christian´s Hobby Blog Schraubenkopf mit Loch](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0347-300x225.jpg?resize=300%2C225)

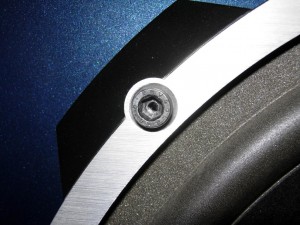

Dann ein 3mm Gewinde hinein geschnitten, in diese können dann die Befestigungsschrauben für das Gitter geschraubt werden:
![Gewinde schneiden | Christian´s Hobby Blog Gewinde schneiden](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0344-225x300.jpg?resize=225%2C300)
![Schraube mit Gewinde | Christian´s Hobby Blog Schraube mit Gewinde](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0349-300x225.jpg?resize=300%2C225)

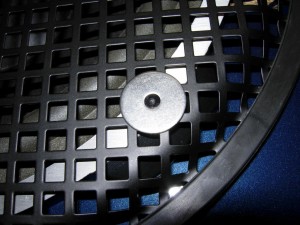

Hierein habe ich dann mit einer großen Unterlegscheibe die Befestigungsschraube für das Gitter geschraubt:
![Gitterschraube mit Unterlegscheibe | Christian´s Hobby Blog Gitterschraube mit Unterlegscheibe](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0362-300x225.jpg?resize=300%2C225)
Somit kann nun kein Kind mehr das Chassi eindrücken (und später kommt das Gitter wieder weg und neue Schrauben rein):
![Chassi mit Gitter | Christian´s Hobby Blog Chassi mit Gitter](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/dscn0356-225x300.jpg?resize=225%2C300)
So sieht der Woofer nun fertig aus:
![Woofer mit Verstärker | Christian´s Hobby Blog](https://i0.wp.com/www.haeussler.name/blogs/hobby/wp-content/uploads/DSCN1099L-205x300.jpg?resize=205%2C300)
Das über dem Woofer zu sehende Gehäuse ist der neue Verstärker!
