Teich-Steuerung – Pumpe + Beleuchtung

So, hab mal wieder etwas gebastelt und für unseren Teich eine Teich-Steuerung gebaut:

Teich-Steuerung

Die Steuerung ist zwei-geteilt, einmal für die Pumpe + UV-Lampe (230V über 2 Steckdosen) und einmal für die Beleuchtung (12V):

Steuerung innen

Eine 2-Kanal Zeitschaltuhr steuert das ganze (Kanal A = Pumpe + UV-Lampe & Kanal B = Beleuchtung):

2-Kanal Schaltuhr

Die Beleuchtung (12 V Halogen-Trafo) wird zusätzlich über einen Dämmerungsschalter ein geschaltet und über die Zeitschaltuhr aus geschaltet:

Dämmerungsschalter aussen

Der Dämmerungsschalter von innen:

Dämmerungsschalter innen

Die 12V (kleiner elektronischer Transformator) werden über einen 2 pol. Stecker an der Seite heraus geführt:

Trafo + Buchse

Über den Schalter unten kann man die Beleuchtung generell ab schalten:

Schalter für Beleuchtung

Die Zeitschaltuhr ist geschaltet:

Kanal A: EIN 7:00 Uhr + AUS 20:00 Uhr
Kanal B: EIN 17:00 Uhr + AUS 22:00 Uhr (wobei EIN erst bei Dunkelheit – über Dämmerungschalter)

Somit läuft die Pumpe + UV-Lampe von 7:00 Uhr bis 20:00 Uhr und
die Beleuchtung von Einbruch der Dunkelheit bis 22:00 Uhr.

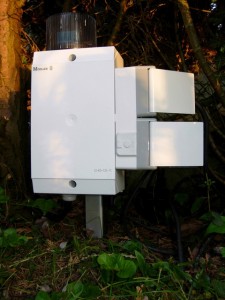

Und hier sieht man die Steuerung im Einsatz:

Steuerung im Freien

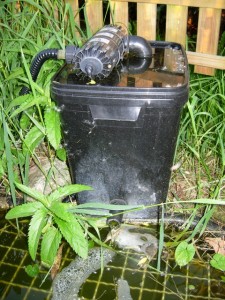

Hier der Filter mit UV-Lampe:

Filter mit UV-Lampe

Bilder von der Beleuchtung folgen noch…
