Fritz!Box 7170 am Kabelanschluss

Nach dem es hier leider nur maximal 6000er DSL gibt, sind wir zu Kabel Deutschland gewechselt.

Doch wie nun den existierenden Router, die Fritz!Box 7170 anstatt mit DSL mit dem Kabelmodel inkl. Telefon verbinden?

Da meine alte Fritz!Box 7170 laut Liste von AVM Gott sei Dank kompatibel ist, geht das eigentlich ganz simpel:

  • RJ45 LAN Buchse des Motorola Kabel-Modems mit dem RJ45 LAN1 Anschluss der Fritz!Box verbinden
  • RJ11 Line1 Buchse mit der RJ45 DSL/Tel Buchse verbinden
  • Fritz!Box konfigurieren (Festnetz + Internetzugang)

Für die Internet-Verbindung habe ich ein Cat5 Kabel (RJ45 ↔ RJ45) Verwendet und wie folgt verbunden:

Kabelmodem — Fritz!Box
Ethernet         ↔    LAN1

Für die Telefon-Verbindung habe ich mir ein eigenes Kabel RJ11 auf RJ45 gebaut, die Belegung ist laut Schema von AVM wie folgt:

Line1   —     DSL/Tel
(RJ11) —     (RJ45)
2          ↔          3
3          ↔          6

Das ganze sieht dann so aus:

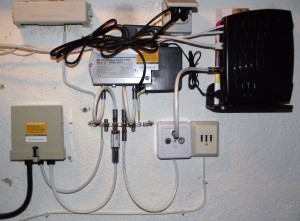

vom Kabelanschluß zum Modem

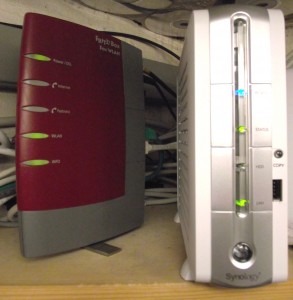

Hier die Fritz!Box ( daneben die DS101j)

Ich habe an der Fritz!Box einen Ständer montiert, damit sie hochkannt gestellt werden kann.
Die Antenne ist über eine SMA-Buchse mit einem Kabel zwecks besserer Funk-Abdeckung an eine andere Stelle geführt (siehe Fritz!Box 7170 WLAN-Mod).

Unter EINSTELLUNGEN – TELEFONIE – TELEFONIEGERÄTE – FESTNETZ folgende Optionen einstellen:

  • Festnetz aktiv = Ja
  • Anschlussart = Analog-Anschluss
  • Rufnummer = Rufnummer von Line1 des Kabelmodems

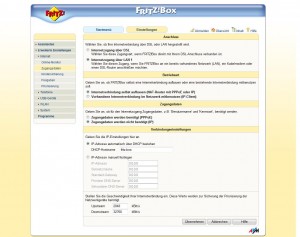

Unter EINSTELLUNGEN – INTERNET – ZUGANGSDATEN folgende Optionen einstellen:

  • Anschluss = Internetzugang über LAN1
  • Betriebsart = Internetverbindung selbst aufbauen (NAT-Router mit PPPoE oder IP)
  • Zugangsdaten = Zugangsdaten werden nicht benötigt (IP)
  • Verbindungseinstellungen = IP-Adresse automatisch über DHCP beziehen
  • DHCP-Hostname = fritz.box
  • Upstream und Downstream = 2048/32768

Zum Schluss das Kabelmodem kurz aus- und wieder einschalten und danach die Fritzbox aus- und wieder einschalten. Dann sollte eine Internet- und Telefon-Verbindung vorhanden sein.
