WebCam mit ETH_M32_EX und DC-3840

Hallo AVR-Freunde,

ich habe zur Überwachung der Haustüre einen ETH_M32_EX mit einer Kamera verbaut.

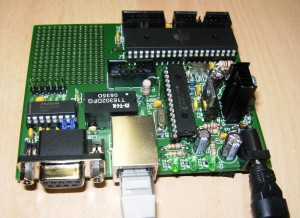

Das ETH_M32_EX Modul ist von Ulrich Radig und sieht fertig aufgebaut so aus:

ETH_M32_EX

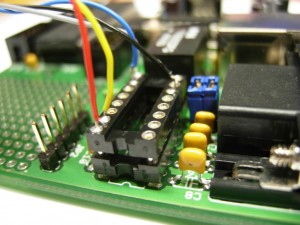

Zum Anschluss der Kamera muss der MAX232 entfernt werden und dafür die serielle Kamera (eine Philips DC-3840) angeschlossen werden. Ich habe mir dazu einen IC-Sockel als „Stecker“ umgebaut:

RS232-Stecker

Die Kamera selbst hat einen etwas ungewöhnlichen Stecker, einen 4 poligen 3,5mm Klinke, allerdings mit einem 5. Pol aussen.
Eine solche Buchse war nirgends aufzutreiben, deshalb habe ich selbst etwas gebaut:

5pol Anschluss

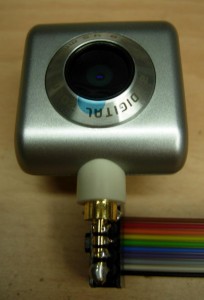

Dabei habe ich einen 2×5 pol. Pfostenstecker direkt an den Klinken-Stecker angelötet

Anschluss Kamera

Daran habe ich dann ein 10 poliges Flachbandkabel mit einem 10 plo. Wannenstecker angeschlossen.

Um die Kamera vor Wind und Wetter zu schützen, habe ich sie in eine Abzweigdose eingebaut.
Dazu habe ich zunächst ein Loch gebohrt

Loch für Kamera

und diese mit einer Plexiglas Scheibe abgedichtet

Plexiglas

anschliessend die Kamera eingeklebt, damit sie nicht verutscht

Einbau Kamera

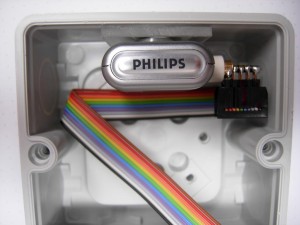

anschliessend das Kabel angesteckt

Kabel Kamera

Deckel zu…

ETH_M32_EX mit Kamera-Modul

…Affe zu sehen! 🙂

Probelauf

Nachdem der Probelauf geklappt hat, dann den ETH_M32_EX in ein Gehäuse verbaut

Große Abzweigdose

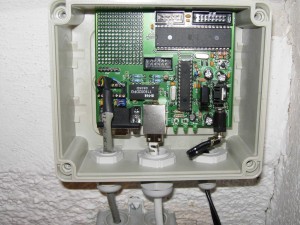

dann alles angeschlossen

ETH_M32_EX im Gehäuse

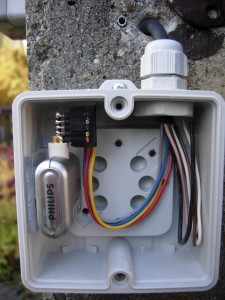

und das Kamera -Gehäuse aussen montiert

Kamera aussen

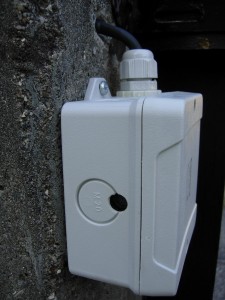

fällt kaum auf

Kamera in Abzweigdose

macht aber gute Bilder

Kamerabild

So nun fehlt nur noch der Anschluss zur Klingel, das wenn jemand klingelt und niemand zu Hause ist, ein Schnappschuss vom Besucher geschossen und aufs Handy geschickt wird.

…Fortsetzung folgt…
