Deckenlampe auf Soul Z P4 umrüsten

Hallo LED Geminde,

hier mein nächstes How²!

Idee:
Eine weitere Deckenlampe im WC mit einer LED ausstatten!

Material:
– 1 x Soul Z P4 auf Star Platine
– 1 x Sternkühlkörper
– 2 x Wärmeleitklebepads
– 1 x 230V Vorschaltgerät für 700mA HighPower LEDs
– 2 x Steckklemmen
– 2 x M4 Befestigungsschrauben mit Mutter und Unterlegscheibe
– Deckenlampengehäuse

Werkzeug:
– Lötkolben
– Messer
– Seidenschneider
– Schraubenzieher

Kosten:
ca. 25,- €

Und hier ein Paar Bilder dazu:


Zunächst muss die alte „Glühobsthalterung“ raus!


Dann die Soul auf der Star-Platine mit Wärmeleitklebepads auf den Sternkühlkörper kleben und diesen dann wiederum mit einem Wärmeleitklebepad an das Gehäuse kleben.


Dann das Vorschaltgerät (von Pollin) mit zwei M4 Schrauben und Kunststoffunterlegscheiben am Gehäuse befestigen (auf der Rückseite mit Muttern gekontert).


Das Vorschaltgerät habe ich dann an die LED angelötet und die 230V Seite mit Steckklemmen versehen.


Kurzer Test und BOAHHH…


Und so…

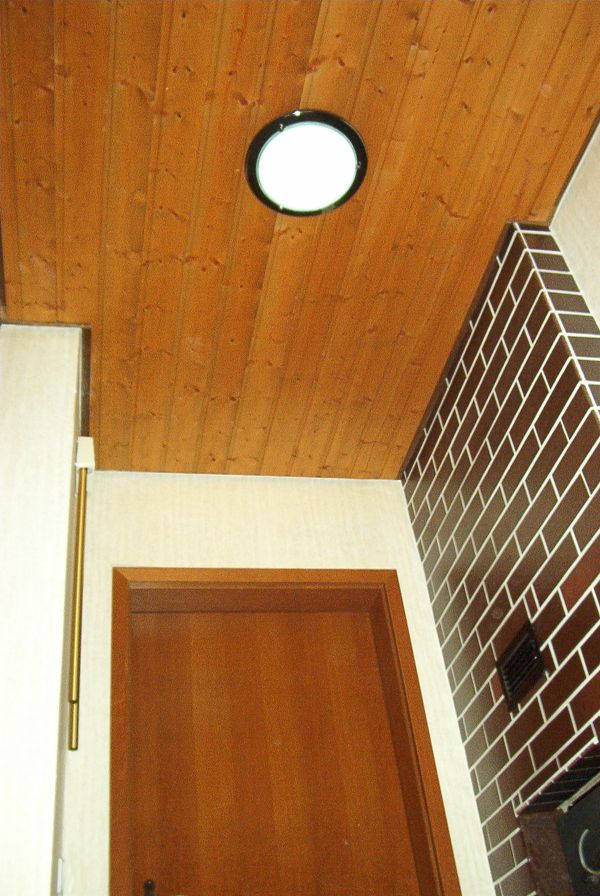

…bzw. so sieht´s dann im WC aus!

Also ich empfehle jeden, seine Deckenlampen auf diese Art und weise umzubauen, macht Super helles Licht und Spart ne Menge Energie/Geld (auf die Dauer)!!!

Soul Z P4 als Deckenlampe an 230V!

Hallo LED Geminde,

hier mein nächstes How²!

Idee:
Die Deckenlampe im Flur mit LED ausstatten…

Material:
– 1 x Soul Z P4
– 1 x Star Platine
– 1 x Sternkühlkörper
– 1 x 230V Vorschaltgerät für 700mA HighPower LEDs
– 2pol. Lüsterkleme
– Deckenlampengehäuse

Werkzeug:
– Lötkolben
– Messer
– Seidenschneider

Kosten:
ca. 25,- €

Und hier ein Paar Bilder dazu:
Hier zunächst die Deckenlampe:


Diese habe ich aufgeschraubt und die alte E27 Fassung entfernt.


Dann habe ich den Sternkühlkörper mit Patex in die Mitte der Lampe geklebt.


Und dann die die Star-Platine inkl. der aufgelöteten Soul Z P4 mit Wärmeleitpaste auf den Kühlkörper gedrückt.


Die Star-Platine hab ich dann an den Seiten mit Sekundenkleber am Kühlkörper fixiert.


Dann habe ich das Vorschalgerät und die Lüsterkleme an das Gehäuse befestigt.


Dann das Vorschaltgerät an die Star-Platine angelötet.


Kurzer Test ohne…


…und mit Abdeckung.


Und so sieht es an der Decke aus!

Wie immer geben die Fotos mal wieder nicht die starke Hälligkeit sowie Farbe wieder!
Aber die Flur ist ausreichend beleuchtet!

Und hier noch paar bessere Bilder von der Lampe an der Decke,

einmal mit:


einmal ohne Biltz:


Die Helligkeit ist wirklich ausreichend, kommt aber wie immer leider auf Bildern nicht so gut rüber! :cry:
