Duetta Chassis

Hallo Duetta Freunde,

ein guter Freund von mir baut zur Zeit eine Duetta (Standbox mit Eton Lautsprechern und Air Motion Transformer, entwickelt von Udo Wohlgemuth und Heinz Schmitt) und ich stehe ihm natürlich helfend bei. Hier eine Dokumentation über die verbauten Lautsprecher Chassis in der Duetta.

Air Motion Transformer Eton ER4:

Air Motion Transformer Eton ER4dscn5017

Eton-Mitteltöner 7-360/37 HEX:

Eton-Mitteltöner 7-360/37 HEX7-370 Hex b

Eton Tieftöner 11-581/50 HEX:

Eton Tieftöner 11-581/50 HEXdscn5054

Und so sehen die Chassis dann im Gehäuse aus:

Hochtöner im Gehäuse

Mitteltöner im Gehäuse

Tieftöner im Gehäuse

Hoch- und Mitteltöner im Gehäuse Ober- und Unterteil mit Chassis

Eine Dokumentation zu den Gehäusen findet Ihr hier…

Die Chassis werden über eine Frequenzweiche entsprechend beschaltet.
Die Dokumentation zur Weiche findet Ihr hier…

Mittlerweile sind die Duettas fertig, hier Bilder von den fertig eingebauten Chassis:

Oberteil Unterteil

Und hier ein Gesamtbild:

Duetta

Bei Interesse würde ich beide Duettas verkaufen, bitte dazu per Email bei Christian melden.

Duetta Weiche

Hallo Duetta Freunde,

ein guter Freund von mir baut zur Zeit eine Duetta (Standbox mit Eton Lautsprechern und Air Motion Transformer, entwickelt von Udo Wohlgemuth und Heinz Schmitt) und ich stehe ihm natürlich helfend bei. Hier eine Dokumentation über die Weiche.

Aufbau-Entwurf für das Oberteil auf einer Buchenholz-Platte:

Weichen-Entwurf

Besonderes Augenmerk hierbei ist auf die Bauteile zu legen, hier wurde nicht die Mundorf Kupferfolienspule verwendet, sondern eine Intertechnik Tritec Luftspule:

0,58 mH Tritek Spule

mit 7 verdrillten Kupferdrähten á 0,6mm:

7 x 0,5 mm verdrillt

Ebenso, wie die Trafokernspule, diese wurde gegen eine I-Punkt Spule von Intertechnik mit 1,6mm dickem, massivem Kuperfdraht, getauscht:

0,12 mH Spule Anschlüsse

Und die restlichen Spulen sind natürlich auch von Intertechnik.

Auch die Kondensatoren, hier der Jensen Ölpapier gegen einen AUDYN-CAP von Intertechnik.

Auch die MKT-Kondensatoren sind von Intertechnik:

4,7 µF AUDYN-CAP

Die Widerstände sind auch sehr schön:

Widerstand

Hier dann alles auf der Buchenplatte aufgebracht:

Weiche zusammen gelötet

weiterlesen Duetta Weiche

Duetta Gehäuse

Hallo Duetta Freunde,

ein guter Freund von mir baut zur Zeit eine Duetta (Standbox mit Eton Lautsprechern und Air Motion Transformer, entwickelt von Udo Wohlgemuth und Heinz Schmitt) und ich stehe ihm natürlich helfend bei. Hier eine Dokumentation über das Gehäuse, dieses wird laut Bauplan aus 22 mm MDF hergestellt:

Hier ein Bild vom „Rohbau“:

Duetta Gesamt

Es sollte exakt verarbeitet werden, damit die jeweilige Versteifungsmatrix im Inneren gut passt.

Oberteil:

Oberteil

Unterteil:

Unterteil

Aussparung für den Air Motion Transformer (im Oberteil):

Aussparung Air Motion Transformer

Reflex-Kanäle im Unterteil:

Reflex-Kanäle

Fertigung und Unterbringung des Anschluss-Terminals:

Ausschnitt

Befestigung für die Schauben des weißen 10mm Plexiglas Anschlussterminals.
(Einschlagmuttern sollten nicht verwendet werden, weil das Material an dieser Stelle reißen könnte.)

Befestigung

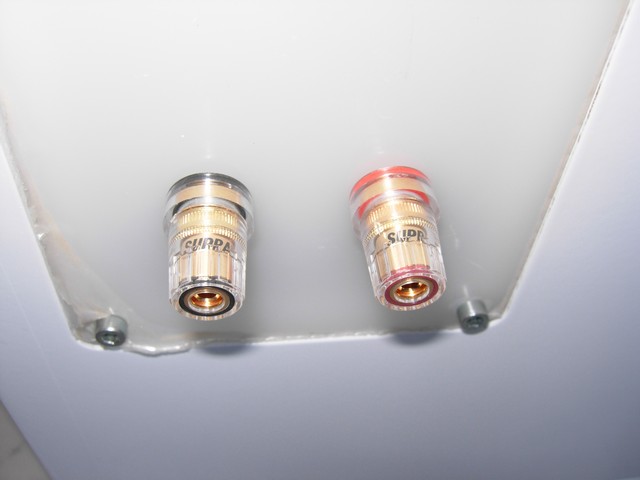

Fertiges versenktes Plexiglas Anschlussterminal, mit 8mm Bohrungen für Supa Polklemmen auf dem noch die Schutzfolie drauf ist:

Draufsicht

Und hier eine Seiten-Ansicht:

Seitenansicht
