LED-Lichterbogen

Hallo liebe LED-Freunde,

heute will ich Euch passend zur Weihnachtszeit von einem LED Lichterbogen berichten.

Der Lichterbogen ist ein Selbstbau Bastel Projekt, angeregt durch den Buttinette Bastelshop. Den hier gibt´s alles was man dazu braucht.

Material:

weiterlesen LED-Lichterbogen

Dachfenster mit LEDs beleuchten

Hallo LED Freunde,

hier ein weiteres Projekt zum Thema LEDs:

Idee:
Das neu entstandene Gästezimmer im Dachboden mit einer Art Nachtlicht zu versehen. Warum also nicht die Dachfenster beleuchten?

Material:
– 32 x 5mm LEDs cyan 5000 mcd 3,1 V
– 16 x 470 Ohm Widerstand
– 16 x 150 Ohm Widerstand
– 2 x LED-Platinen Streifen
– 1 x 12V Steckernetzteil
– 1 m grauer Kabelkanal 5mmx5mm selbstklebend (ohne Deckel)
– 2m 2 adrige Litze

Werkzeug:
– Lötkolben
– kleiner Seidenschneider
– Messer
– Heißkleber

Kosten:
ca. 10,- €

Und hier ein Paar Bilder dazu:

LED Streifen

Zunächst die LED-Streifen Platine, diese wurde mit den LEDs und den Vorwiederständen versehen.
Dabei habe ich nicht 3 LEDs für die 12V verbaut, sondern jeweils 2 / 1 LED, damit das Ganze nicht zu hell wurde!
Anschliessend in ein Stück Kabelkanal mit Heiß-Kleber eingeklebt.

Anschluss

Hier der Anschluß (vom 12V Netzteil) aus der Ecke des Dachfensters.

Kanal mit LED-Leiste

Die Leiste inkl. Kanal ist genau 50cm lang so das die LEDs genau auf die Fenster-Fläche leuchten.

Leiste in Betrieb

Die LEDs bzw. die Leiste wurde so ausgerichtet, das sie das Rolo bzw. die Scheibe des Dachfensters beleuchten.

Blick auf die LEDs

Hier sieht man schön, die leuchtkraft der LEDs.

Das genze Fenster

Das ganze Fenster sieht somit „ganz cyan“ aus.

2 Fenster

Beide Fenster vom Fuß-Boden aus.

ganze Raum

Somit ist der ganze Raum cyan beleuchtet.
Wenn die Gäste also nachts auf die Toilette müssen…

Von aussen sieht das ganze dann natürlich auch ganz stark aus!!!

LED-Blinker Schaltung

Hallo Freunde der LEDs,

hier mal ein Projekt zu Schaltungen!

Ziel:
Eine LED zum blinken bringen.

Zeit:
ca. 10 Minuten

Werkzeug:
– Lötkolben
– Seidenschneider
– Messer

Kosten:
ca. 5,- €

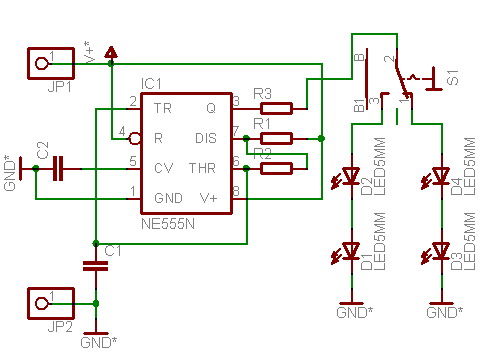

Schaltplan:


Bauteile:
1 x IC1: NE 555
1 x C1: Kondensator 1,5 µF
1 x C2: Kondensator 0,33 µF
1 x R1: Widerstand 100 kOhm
1 x R2: Widerstand 330 kOhm
1 x R3: Widerstand 330 Ohm
1 x D1-4: LED 5 mm orange
1 x Lochrasterplatine (ca. 4×4 cm)
Etwas versiberten Kupferdraht für die Brücken

Und hier ein Paar Bilder dazu:

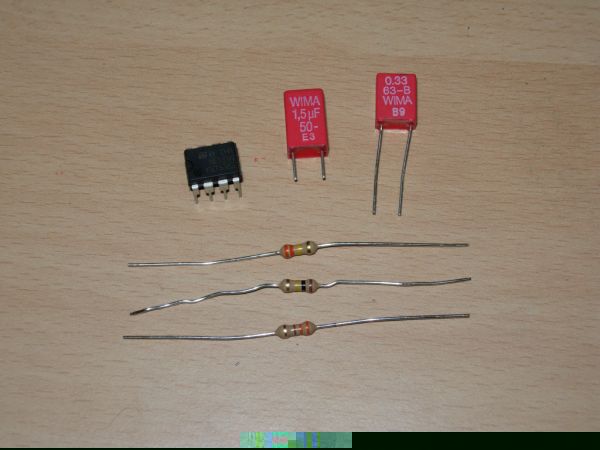

Zunächst das Material


Hier mal der Versuchsaufbau


Dann das ganze auf eine Lochrasterplatine,

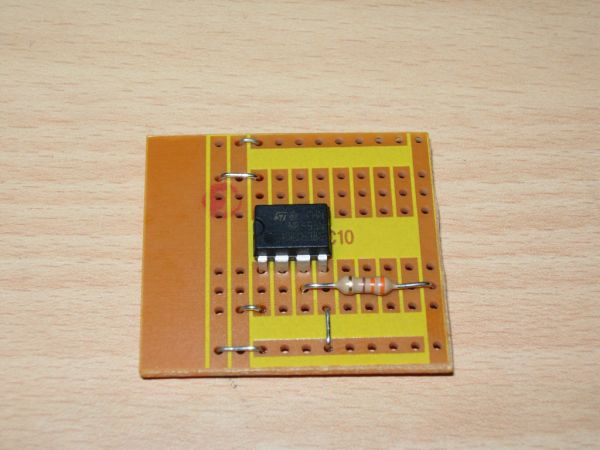

zunächst die flachen Bauteile auflöten

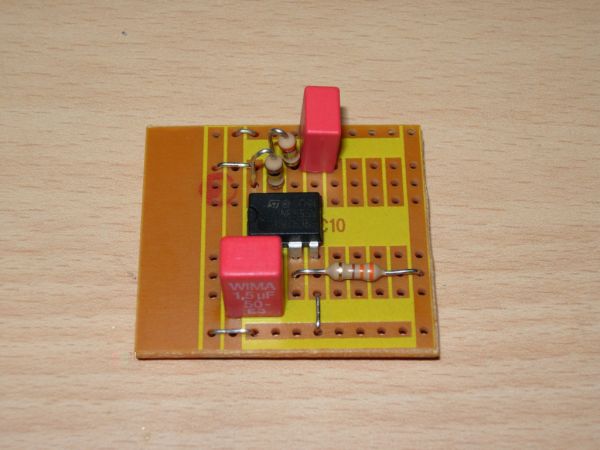

und dann die höheren.


Das ganze dann fertig mit einer LED zum testen


Und so sieht das dann blinkend aus! :idea:

Ein Anwendungsbeispiel für diese Schaltung wären z.B. die Blinker für ein Bobycar! :lol:

So nun viel Spaß beim nachbauen!

Rot beleuchtete Deckel von Parfümflaschen

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Habe ein paar Deckel von Parfümflaschen (Fehlproduktion) aus einer Spritzguß Firma bekommen, die nicht in den Verkauf kommen, da sie nicht 100%tig in Ordnung sind. Dise sind aus transparentem roten Plastik und für irgend eine Parfümflasche produziert worden. Nun, daraus lässt sich doch was machen…

Material:
– 5 x Parfümflaschendeckel
– 5 x Superhelle 5mm LED tiefrot 4000mcd 30° 5mm 2.0V
– 1 x 150 Ohm Widerstand 1/4 Watt
– 1 weißer Kabelkanal ca. 1m lang
– verdrillte 2adrige Litze

Werkzeug:
– Lötkolben mit Lötzinn
– kleiner Seitenschneider
– 1 mm Bohrer
– Sekundenkleber

Kosten:
ca. 2,- € (mich nix, da die LED eine Prämie war und ich Widerstände sowieso in Massen da habe :wink: )

Und hier ein Paar Bilder dazu:


Hier das Material


Zunächst habe ich die 5 Positionen, an denen die LEDs an den Kabelkanal kommen, angezeichnet.


Dann habe ich 2 Löcher für die Beinchen der LEDs angezeichnet.


Und mit einem 1mm Bohrer die Löcher gebohrt.


Und die LED rein gesteckt.


Diese habe ich dann mit einem Klecks Sekundenkleber am Kanal fixirt.


Das ganze dann für die anderen LEDs, erst anzeichnen.


Dann ankörnen


bohren


und LED fixieren.


Das ganze dann 5 mal für alle LEDs.


Dann habe ich die Deckel auch mit Sekundenkleber über die LEDs am Kanal befestigt.


Und gleich mal getestet.


Das ganze dann auch 5 mal.


Nun die Rückseite, erst Beinchen umknicken


kürzen und verzinnen


Dann den Widerstand


und die Zuleitungen angelötet.


Als Zuleitung habe ich verdrillte 2adrige Litze genommen und die durchgängig gelassen.


Die Zuleitung habe ich dann immer abisoliert und an die LED und den Widerstand angelötet.


Das ganze dann auch 5 mal!


Erster Test, WOW


Zum Schluß den Kabelkanal verschließen (hier noch die Versorgungsleitung – vom 5V Netzteil).


Hier noch mal einzeln zu sehen.


Und hier fertig verbaut unter einem Hängeschrank!

Winnie Pooh Nachtlicht (DotIt) Umbau

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Die Batterien des Nachtlichtes meiner Tochter gehen zu schnell leer, also flux das Glühobst raus und eine LED rein!

Material:
– 1 x 0,5W 5mm LED 14000mcd 85° aus dem Shop
– 1 x 33 Ohm Widerstand 1/4 Watt

Werkzeug:
– Lötkolben mit Lötzinn
– kleiner Kreuzschlitz
– kleine Flachzange
– kleiner Seitenschneider
– Heißklebepistole

Kosten:
ca. 2,- € (mich nix, da die LED eine Prämie war und ich Widerstände sowieso in Massen da habe :lol: )

Und hier ein Paar Bilder dazu:


Zunächst mal das Meterial


Hier ausgepackt


Als erstes habe ich den Winnie Pooh Deckel abgeschraubt


Dann das Glühobst samst Fassung entfernt


Nun den Schalter ausgebaut, um besser den Widerstand anlöten zu können


Als nächstes den Widerstand (33 Ohm) angelötet und die Kabel wieder ran


Dann die LED angelötet


Und die LED da wo die Fassung war mit Heißkleber fixiert


Ein kurzer Test


Alles wieder zusammen gebaut und Tadah, leuchtet der Winnie Pooh mit einer LED!
Und dabei noch 280mA gespart!!! :)
Das Glühobst hatte nämlich 3,2V und 0,3A – die LED braucht nur 2,2V – 2,5V bei 0,02A!!!

Also, wer sparen will, sollte alle batteriebetriebenen Leuchten fix auf LED umbauen!!!
