Winnie Pooh Nachtlicht (DotIt) Umbau

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Die Batterien des Nachtlichtes meiner Tochter gehen zu schnell leer, also flux das Glühobst raus und eine LED rein!

Material:
– 1 x 0,5W 5mm LED 14000mcd 85° aus dem Shop
– 1 x 33 Ohm Widerstand 1/4 Watt

Werkzeug:
– Lötkolben mit Lötzinn
– kleiner Kreuzschlitz
– kleine Flachzange
– kleiner Seitenschneider
– Heißklebepistole

Kosten:
ca. 2,- € (mich nix, da die LED eine Prämie war und ich Widerstände sowieso in Massen da habe :lol: )

Und hier ein Paar Bilder dazu:

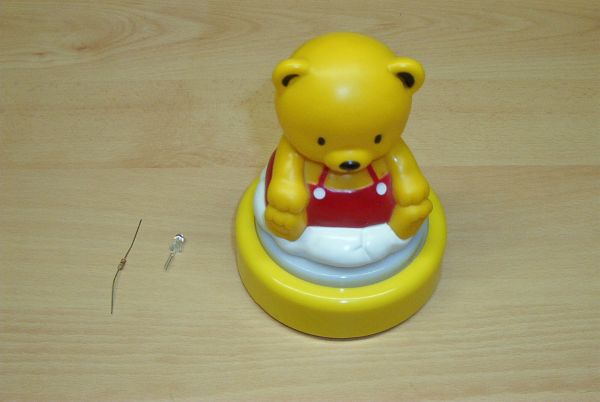

Zunächst mal das Meterial


Hier ausgepackt


Als erstes habe ich den Winnie Pooh Deckel abgeschraubt


Dann das Glühobst samst Fassung entfernt


Nun den Schalter ausgebaut, um besser den Widerstand anlöten zu können


Als nächstes den Widerstand (33 Ohm) angelötet und die Kabel wieder ran


Dann die LED angelötet

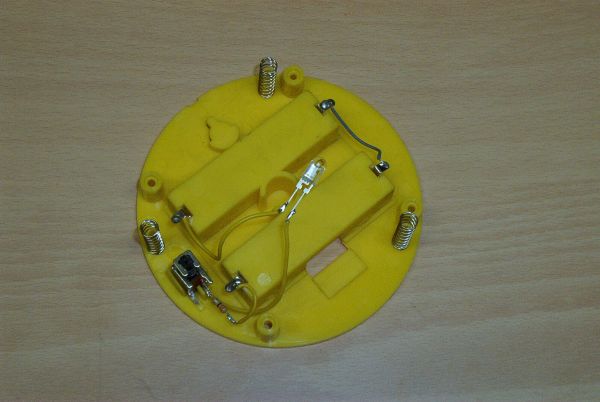

Und die LED da wo die Fassung war mit Heißkleber fixiert


Ein kurzer Test


Alles wieder zusammen gebaut und Tadah, leuchtet der Winnie Pooh mit einer LED!
Und dabei noch 280mA gespart!!! :)
Das Glühobst hatte nämlich 3,2V und 0,3A – die LED braucht nur 2,2V – 2,5V bei 0,02A!!!

Also, wer sparen will, sollte alle batteriebetriebenen Leuchten fix auf LED umbauen!!!
