Spiegelmännchen

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Einen Gaderoben-Spiegel an die Wand bauen.
Doch nicht irgend einen, sondern etwas „ausgefallener“ – als Männchen!
Und das ganze mit einer LED beleuchtet!

Material:
– 1 x 5mm 0.5Watt LED weiß 14000mcd 75° 5mm 3.5V
– 1 x Reflektor für 5mm LEDs
– 1 x 470 Ohm Widerstand 1/4 Watt
– 1 x 12V Netzteil
– 1 x Schnurschalter
– 2 x Hallogen-Klemmen (Conrad)
– 1 x 1,5mm Alu-Schweißdraht ca. 100cm lang
– 1 x Spiegel rund ca. 45cm Durchmesser
– 1 x Spiegelfliese 15x20cm
– 12 x Spiegelfliesen 15x15cm
– etwas 2 adrige Litze (0,75mm² oder 0,5mm²)
– Doppelseitiges Klebeband oder Tesastrips

Werkzeug:
– Schraubenzieher
– Heißklebepistole
– Seidenschneider
– Rohr oder Dose (als Biegeradius)

Kosten:
ca. 3,- € (ohne Spiegel)

Bilder:
Zuerst die Spiegel in Form eines Männchens an die Wand kleben (mit doppelseitigen Klebeband oder Tesastips)

LED mit der Klemme befestigen

und Reflektor aufstecken

dann den ALU Schweißdraht um einen ruden Gegenstand (hier eine Lackdose) biegen

dann den Draht etwas ausrichten, das er gerade auf einer Fläche liegt

als nächstes 2 Halbkreise daraus schneiden

so das beide Drähte gleich lang sind

und auf die Klemme mit der LED klemmen

an der anderen Seite dann die 2. Klemme anbringen

dann die Klemme (ohne LED) am runden Spiegel mit Heißkleber befestigen

Zum schalten habe ich einen Schnurschalter verwendet, in dem ich gleich den Widerstand mit eingebaut habe.

So sieht dann alles fertig montiert aus!

Und so ohne Blitz, sieht in „echt“ aber viel besser aus!!!

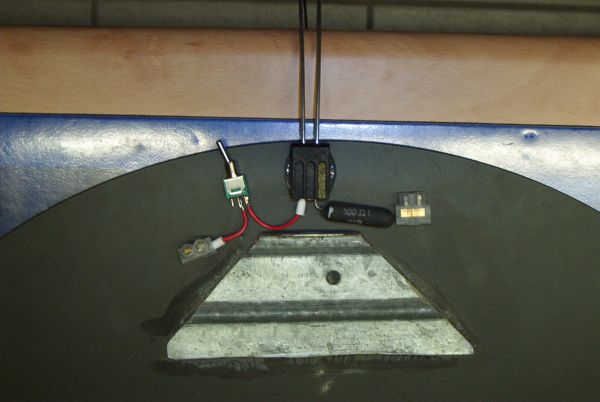

Dann habe ich einen 100 Ohm Widerstand genommen und gleich noch einen Schalter mit integriert:


Hier noch ein Bild mit dem kleineren Widerstand:


Erhellt den ganzen Flur! 8)
