Lavalampe auf LUXEON K2 umbauen

Hallo LED Freunde,

hier ein weiteres Projekt meiner Ideen!

Idee:
Eine Lavalampe mit einer LED ausstatten!

Material:
– 1 x Lavalampe (aus einem Conrad 3er Effektlampen-Set)
– 1 x LUXEON K2 LXK2-PR14-Q00, royal-blau, 620mW
– 1 x Star-Platine für LUXEON K2 und Emitter
– 1 x Stern-Kühlkörper 51x51mm
– 1 x 5Watt 1 Ohm Wiederstand
– 1 x 5V (Stecker-) Netzteil
– 1 x Wärmeleitklebepad
– etwas Litze 0,75 mm² rot+schwarz+2polig weiß
– etwas Isolierband

Werkzeug:
– Lötkolben
– Messer
– Seitenschneider
– Schraubenzieher
– Schraubenschlüssel

Kosten:
ca. 15,- €

Kosten:
ca. 5-10 Minuten

Und hier ein Paar Bilder dazu:


Zunächste hier die Lampe


Da steckt noch das Glühobst drin


Das hebe ich gleich mal entfernt!


Dann den Boden aufgeschnitten, um an die Befestigungsschraube der Fassung zu kommen


Die Schrauben entfernt


Und alles auseinander genommen


Nun die K2 auf die Platine gelötet und mit einem Wärmeleitklebepad auf dem Kühlkörper befestigt


Dann den Wiederstand für die 5V Betriebsspannung angelötet


Und die Zuleitung durch die Kabelführung des Gehäuses gestekt.
Anschliessend die Zuleitung an die LED-Anschlußleitung mit dem Wiederstand gelötet und mit Isolierband isoliert.


Und alles eingebaut (Kühlkörper in den Reflektor der Glühlampe geklemmt)

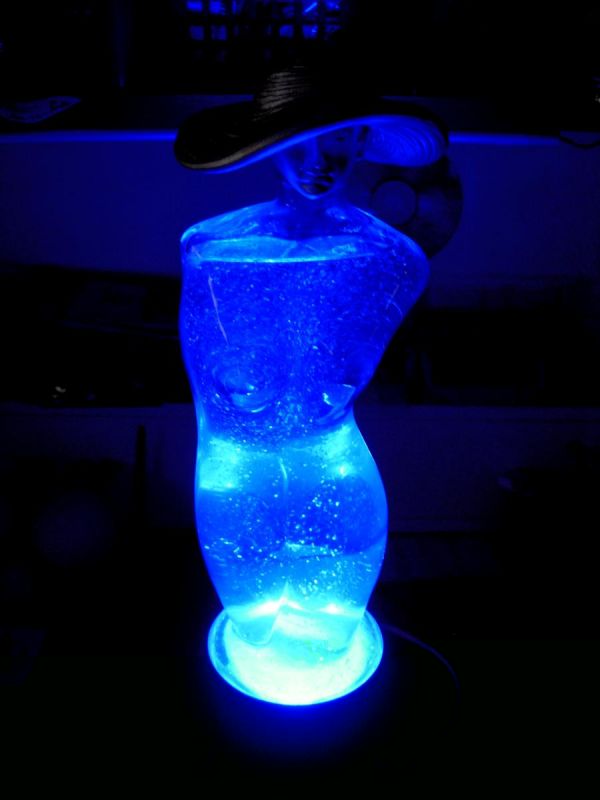

Kurzer Test

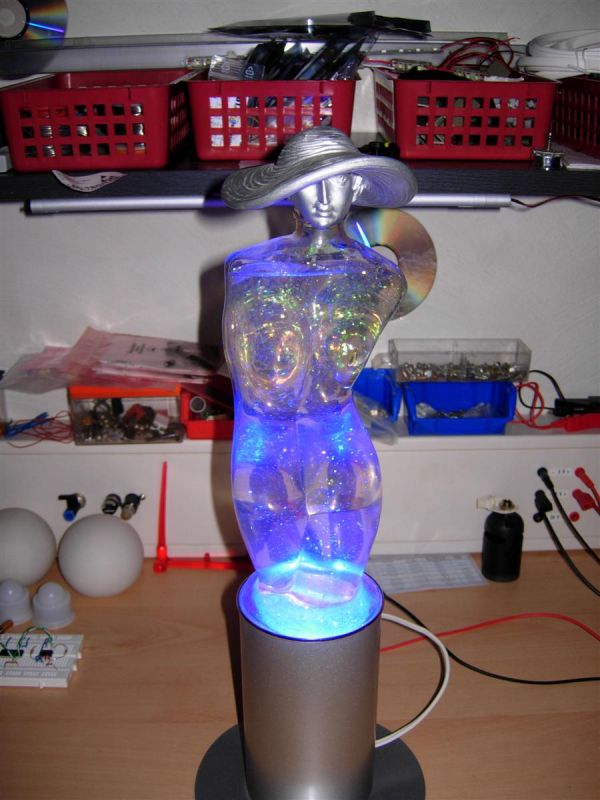

Und die „Dame“ wieder aufgeschraubt


Nun noch mal ohne Blitz

Alles in allem sehr einfach und schnell zu realisieren!

Die Betriebsspannung ist 5V diese entnehme ich einem Netzteil, welches bereits vorhanden ist und deshalb hier nicht gesondert aufgeführt wurde!

Durch die hohe Wärmeentwicklung der K2 und das Ableiten über den Kühlkörper an den Reflektor wird es unten in der Lampe auch warm. Zwar lange nicht so heiß, wie bei einer Glühlampe, doch es reicht aus, das sich die Partikel in der Lampe bewegen.
Und das wichtigste, es ist schön royal-blau und nicht langweilig Glühlampengelb!!! :P
