Amp in a Channel

So liebe Elektronikfreunde,

hier mal etwas ungewöhnliches, ein „Amp in a Channel“, also ein Verstärker im Kabelkanal (z.B. für Test-Zwecke von Boxen oder Chassis):

Vorne: Ein Schalter mit Kontrolllampe, Regler für Balance, Klang und Lautstärke sowie eine Kopfhörer-Buchse

Hinter: Audio-Eingang, Lautsprecher R + L sowie Sicherung und Netzkabel

Im Inneren werkeln 2 TBA810 (6 Watt) ICs auf einer Platine, die es mal als Bausatz gab

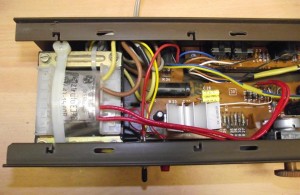

Die Platine lässt sich teilen, so das Bedienteil, Hauptplatine und Anschlussteil einzeln montierbar sind.
Somit habe ich Netzteil und Anschlussteil hinten

und Bedienteil vorne

in einem 100er Kabelkanal montiert.

Nur ein Paar Löcher rein, Deckel drauf und fertig.
