Weihnachtsstiefel mit LEDs

Hallo LED-Freunde,

ich habe ja die Treppenbeleuchtung mit LEDs gebaut, dazu habe ich nun einen Weihnachtsstiefel mit dazu gebastelt.

Weihnachtsstiefel Weihnachtsstiefel

Über die Bewegungsmelder geht dieser mit an, wenn man die Treppe hoch oder runter läuft.
Um diesen aber nur in der Weihnachtszeit zu betreiben habe ich eine Buchse an der Stufe in der Ecke montiert:

Buchse

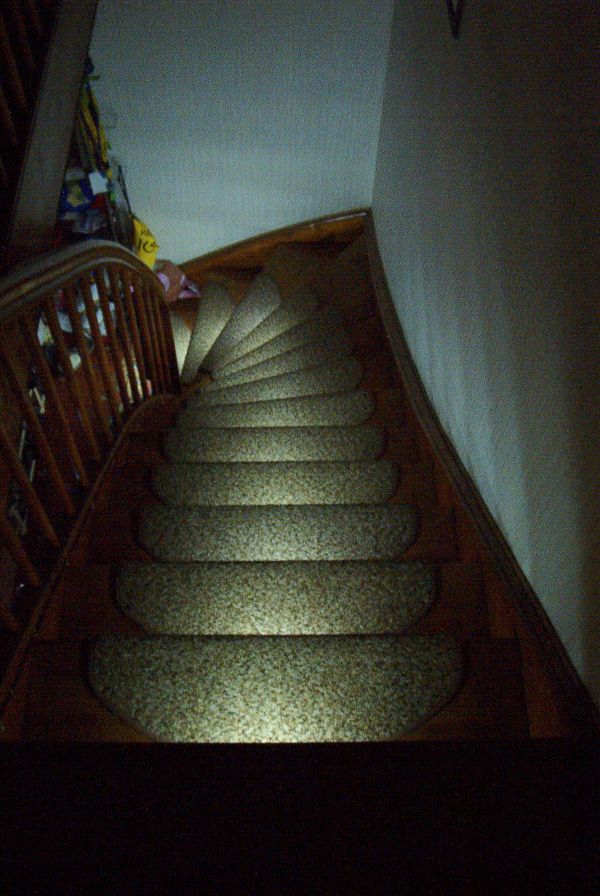

Das ganze sieht dann so aus, wenn die Treppe beleuchtet ist:

Treppenbeleuchtung

Verbaut wurden fertige LED-Streifen mit je 3 SMD-LEDs für 12V

Leinwand Hintergrundbeleuchtung mit Jazzmusikern

Hallo LED Freunde,

hier ein weiteres Projekt meiner Ideen!

Idee:
2 Leinwände mit Jazzmusikern etwas spektakulärer in Szene setzten!
Also warum die Leinwand nicht vin hinten mit LEDs beleuchten…

Material:
– 2 x Keilrahmen mit farbig bedruckter Leinwand
– 2 x MDF Jazzmusiker
– schwarzer Lack
– goldener Edding
– 1 x Flexible LED Leiste Weiß 30 x SMD-LED, 50cm 12V
– 1 x 12V (Stecker-) Netzteil
– etwas Litze 0,75 mm² rot+schwarz & 2polig weiß
– Reißzwecken

Werkzeug:
– Lötkolben
– Lötzinn
– Messer
– Seitenschneider
– 5mm Bohrer mit Bohrmaschine

Kosten:
ca. 50,- €

Zeit:
ca. 5-10 Minuten

Und hier ein Paar Bilder dazu:


Zunächst habe ich die MDF Dekore, also die Musiker angemalt.


Komplett schwarz und die Konturen mit goldenem Edding nachgemalt.

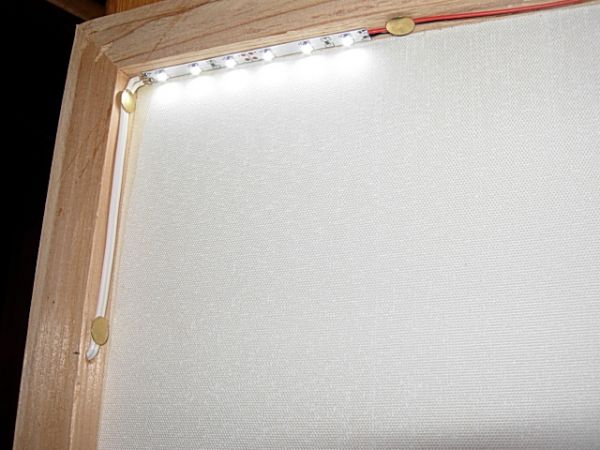

Dann die Keilrahmen mit farbig bedruckter Leinwand von hinten in den Rahmen mit LED-Streifen bestückt.


Das Kabel habe ich dabei mit Reißzwecken befestigt.


Die Zuleitung habe ich aus weißer Litze durch ein 5mm Loch nach unten im Rahmen realisiert.


So sieht dann der fertige Rahmen von hinten aus!


Hier noch mal ohne Blitz!


Und hier auch!

Wie man sihet, habe ich nicht die Komplette Leinwand beleuchtet, da die Leinwand ja mit farbigen Bereichen bedruckt ist, wollte ich auch nur die hellen Bereiche „durchleuchten“.

So und nun das Ergebnis dann mit den aufgeklebten Jazzmusikern:



Sieht in Echt (wie immer bekommt man das durch die Kamera nie real hin) noch viel besser aus!!!

Ich hänge morgen beide Bilder nebeneinander versetzt an die Wand und mach noch mal ein Gesamtbild!

Wie ich finde eine ganz einfache Sache mit großer Wirkung (vor allem im dunkeln oder halbdunklen)! :wink:

Treppenbeleuchtung mit Bewegungsmeldern + LEDs

Hallo Freunde der LEDs,

hier mein nächstes Projekt:

Idee:
Ich wollte mein Treppenhaus mal etwas anders beleuchten.
Also warum nicht mit LEDs und wenn dann gleich mit Bewegungsmelder, da das Treppenhaus sowieso immer dunkel ist (da kein Fenster vorhanden).
Die Idee habe ich hier aus dem Forum, da hier auch schon mal eine Treppe beleuchtet wurde.
Nach einigen Tests mit LEDs und Bewegungsmeldern habe es dann in Angriff genommen!

Material:
– 15 x LED-Leisten mit 3 SMD LEDs 12V flexibel selbstklebend
– 15 x Alu-Profile mit Difuser Abdeckung
– 2 x 12V Bewegungsmelder (Conrad Best.-Nr. 190952)
– 1 x 12 V Netzteil 5A
– einige Meter 4 Adriges Telefonkabel (für Bewegungsmelder)
– etliche Meter 2 Adrige Litze (für LED-Leisten)
– Abzweigdose
– Wago-Klemmen 3- und 5-fach
– Schalter
– Optokoppler (5-24V)
– Elko 5600µF 16V
Aufenthaltsschaltung mit NE555
– Reiszwecken als Befestigung
– etwas Holz (2mm stark für Abdeckung)

Werkzeug:
– Lötkolben
– Heißklebepistole
– kleiner Seidenschneider
– Schraubenzieher
– Bohrmaschine
– 3mm und 6mm Bohrer
– Flachfeile
– Messer

Kosten:
ca. 150,- €

Und hier ein Paar Bilder dazu:

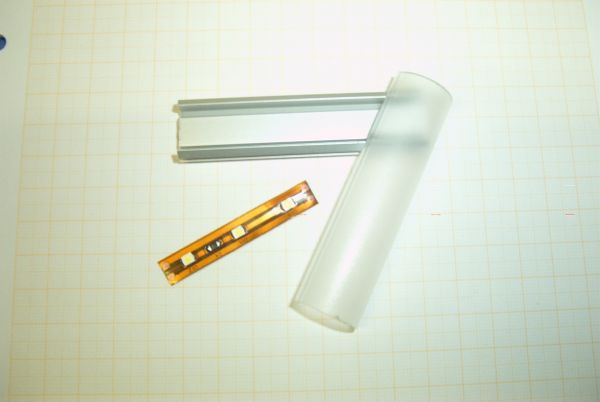

Hier mal ein Bild vom Material (die SMD-LED-Leisten und die Alu-Profile mit den Abdeckungen


Diese habe ich an den Seiten entgradet und ein 3mm Loch gebohrt.
Dort habe ich dann die 2-Adrige Litze gesteckt und die LED-Leiste angelötet.


Die LED-Leisten sind auf der Rückseite selbstklebend. Also habe ich diese am Alu-Profil befestigt.


Und die Abdeckung aufgesteckt.


Anschliessend noch ein Funktionstest. Das ganze dann 15 mal angefertigt!!!

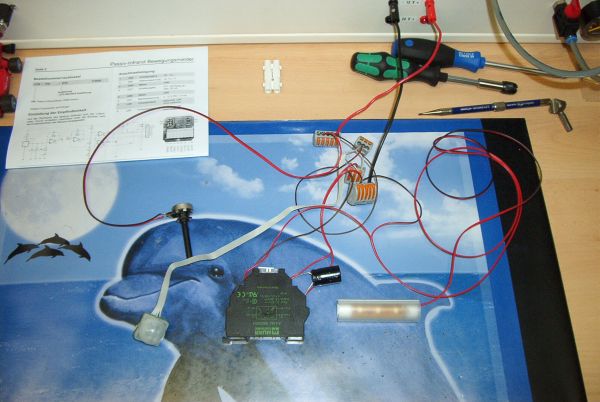

Dann habe ich mal einen Versuchsaufbau mit einem Bewegungsmelder und dem Optokoppler gemacht.
Hat aber nicht gut funktioniert, weshalb ich dann spähter die Aufenthaltsschaltung mit dem NE555 gebaut habe (separates How²!)


Dann habe ich die Treppe vorbereitet (Löcher für die Kabel gebohrt).


Und die Kabel für die Bewegungsmelder eingezogen.


Die fertigen Alu-Profile mit Heißkleber von unten an die Stufen geklebt.


Die die Kabel habe ich dann mit Reißzwecken unter den Stufen fixiert.


Das ganze dann 15 mal für jede Stufe!!!


Den Bewegungsmelder habe ich dann an der Seite mit Schrauben befestigt.


So, das er reagiert, wenn man kurz vor der ersten Stufe steht, wenn man von oben kommt.
Den anderen habe ich unter die 3. Stufe von unten montiert, so das dieser reagiert, wenn man die die Nähe der untersten Stufe gelangt.

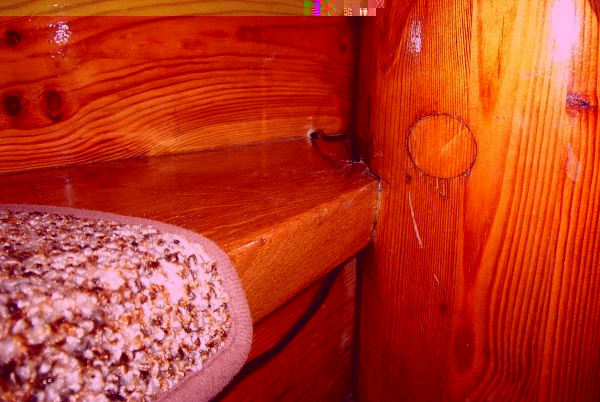

An der Seite habe ich dann alle Kabel der LED-Leisten und des Bewegungsmelders nach unten geführt (wird spähter noch mit einer Holzleiste angedeckt und somit versteckt!)


Die Kabel der LED-Leisten und der Bewegungsmelder habe ich auf ca. 1/3 der Treppe zusammen geführt, da ich hier das Loch zur Unterseite der Treppe gebohrt habe.
Die Kabel sind mit Wago Klemm Klemmen zusammengeklemmt worden.

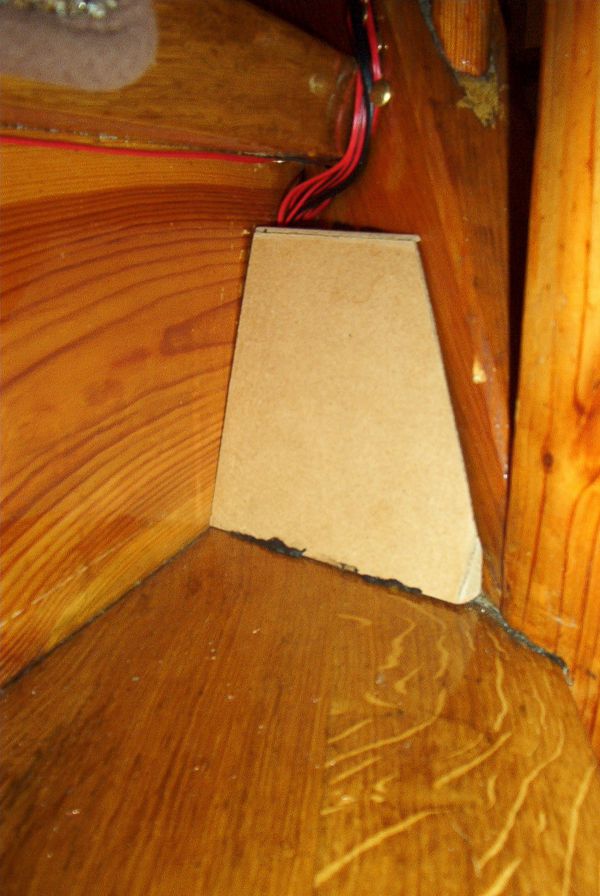

Damit man die Verkabelung nicht sihet, ist hier die extra angefertigte Holz-Abdeckung für die Stufe, die die Kabel versteckt angebracht worden.


Die nach unten geführten Zuleitungen habe ich dann in einer Abzweigdose an die Stromversorgung sowie den Optokoppler und die Elektronik (Aufenthaltsschalter) im Deckel angeschlossen.


Hier sieht man, die Kabel, die von oben (von der Treppe) kommen und in die Abzweigdose laufen.

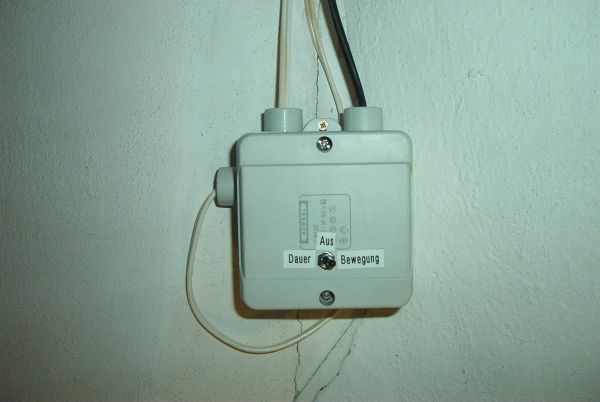

Ach ja, im Deckel ist die Elektronik, die ich durch einen Schalter im Deckel auch auf manuell oder auch ganz aus stellen kann!

Und hier ein paar Bilder im Betrieb:


Mal mit Biltz!


Mal ohne Blitz!


Mal von oben kommend!


Mal von unten kommend!


Und hier noch eins, wenn man direkt auf eine Stufe schaut.

Nachmachen dringend Empfohlen!!! :lol:

Ist jetzt wirklich eine Bereicherung für das Haus, sozusagen eine Wertsteigerung! :wink:

Ich will es wirklich nicht mehr missen. Kein Licht mehr einschalten müssen. Und die Beleuchtung ist da, wo man sie braucht (bei den Füßen) und nicht an der Decke oder an der Wand!

BobyCar Lenkrad Mod

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Die Batterien des BobyCar Lenkrad´s von meiner Tochter sind immer so schnell leer.
Also dachte ich mir, warum nicht die Glühlämpchen darin gegen LEDs austauschen, damit der Stromverbrauch reduziert und somit die Batterie-Lebensdauer verlängert wird.
Das Problem dabei war nur, das das Lenkrad mit 2 x AA Batterien (also 3V) betrieben wird. An den Glühlämpchen lagen also nur 2,4V an und LEDs brauchen ja mindestens 3,1V bzw. 3,5V!
Nach kurzer Recherche bin ich auf eine Lösung mittels Spannungsteiler gestoßen.
Nach einem Test mit dem Spannungsteiler (der klappte) habe ich dann das Projekt umgesetzt!

Material:
– 1 x 5mm 0.5Watt LED weiß 14000mcd 75° 5mm 3.5V
– 2 x 3mm Ultrahelle LED blau 6900mcd 20° 3.1V
– 3 x SMD LED-Treiber PR4401
– 3 x SMD-Spule 10µH

Werkzeug:
– Lötkolben (SMD)
– Heißklebepistole
– kleiner Seidenschneider
– kleine Flachzange
– Pinzette
– Messer

Kosten:
ca. 7,- €

Und hier ein Paar Bilder dazu:

So sah es vorher aus

Das Teil aufschrauben und die Glühlämpchen heraus nehmen

Die SMD-Teile

Den Treiber mit der Spuhle zusammen löten

Beides mit der 3mm blauen LED an die Zuleitung anlöten

Die 2. LED für das Blaulicht noch anbringen

Beim einbauen in die Lichtleitröhrchen die LEDs mit Heißkleber fixieren

Und siehe da, sie Blinken (sieht man allerdings schlecht!)
Nun das Scheinwerfer Glas entfernen und das alte Glühlämpchen entfernen

Die 5mm weiße LED mit dem Treiber anbringen und wieder einbauen
(vorher den einlaß der Zuleitung am Reflektor mit einem 5mm Bohrer für die LED aufbohren)

So und testen, gut leuchtet (eine weiße LED mit nur 2,4V !!!)

Fertig!
