Winnie Pooh Nachtlicht (DotIt) Umbau

Hallo LED Freunde,

hier mein nächstes Projekt:

Idee:
Die Batterien des Nachtlichtes meiner Tochter gehen zu schnell leer, also flux das Glühobst raus und eine LED rein!

Material:
– 1 x 0,5W 5mm LED 14000mcd 85° aus dem Shop
– 1 x 33 Ohm Widerstand 1/4 Watt

Werkzeug:
– Lötkolben mit Lötzinn
– kleiner Kreuzschlitz
– kleine Flachzange
– kleiner Seitenschneider
– Heißklebepistole

Kosten:
ca. 2,- € (mich nix, da die LED eine Prämie war und ich Widerstände sowieso in Massen da habe :lol: )

Und hier ein Paar Bilder dazu:


Zunächst mal das Meterial


Hier ausgepackt


Als erstes habe ich den Winnie Pooh Deckel abgeschraubt

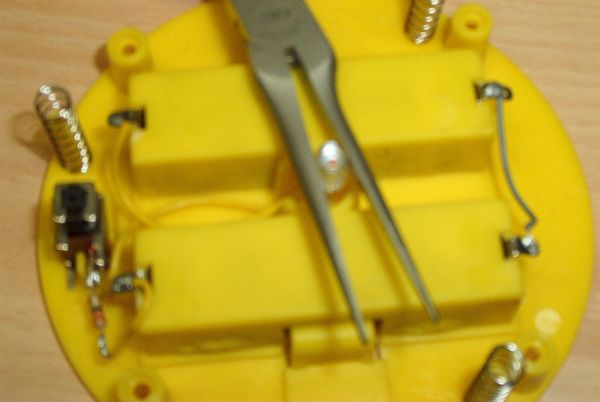

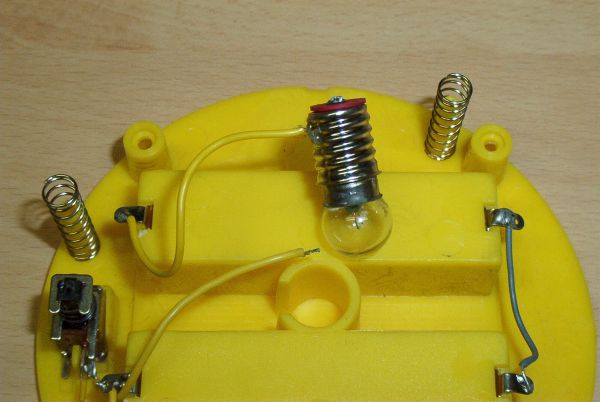

Dann das Glühobst samst Fassung entfernt

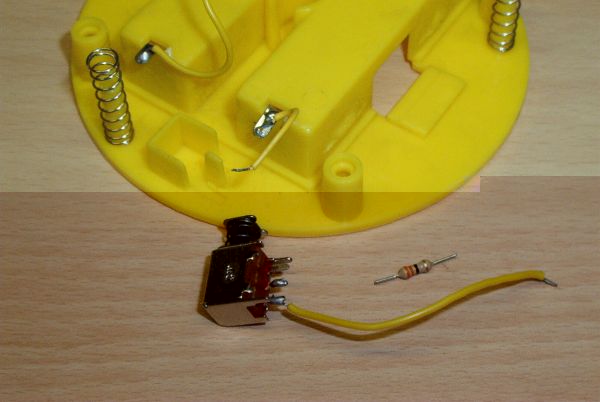

Nun den Schalter ausgebaut, um besser den Widerstand anlöten zu können


Als nächstes den Widerstand (33 Ohm) angelötet und die Kabel wieder ran


Dann die LED angelötet


Und die LED da wo die Fassung war mit Heißkleber fixiert

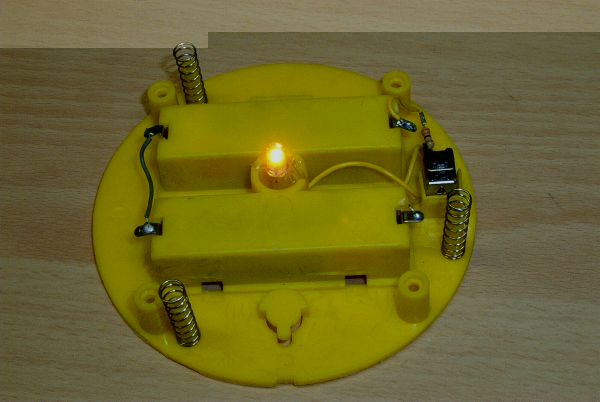

Ein kurzer Test

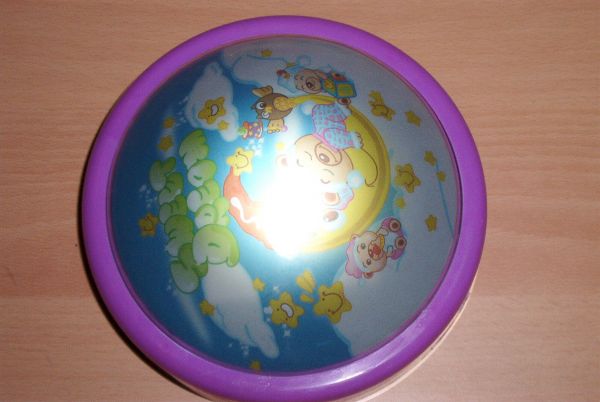

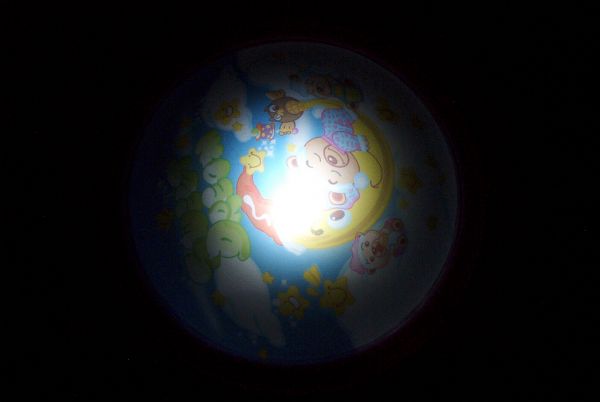

Alles wieder zusammen gebaut und Tadah, leuchtet der Winnie Pooh mit einer LED!
Und dabei noch 280mA gespart!!! :)
Das Glühobst hatte nämlich 3,2V und 0,3A – die LED braucht nur 2,2V – 2,5V bei 0,02A!!!

Also, wer sparen will, sollte alle batteriebetriebenen Leuchten fix auf LED umbauen!!!

Nachtlicht Lampe (DotIt) Umbau auf LED

Hallo LED Freunde,

ich habe wieder etwas umgebaut:


Eine Nachtlicht Lampe, die man z.B. auf den Nachttisch stellen kann und wenn man sie drückt, geht sie an / aus.
Ein wenig wie die DotIt von Osram! :wink:

Hier war vorher ein Glühobst drin, die habe ich natürlich gleich raus geschmissen! :P

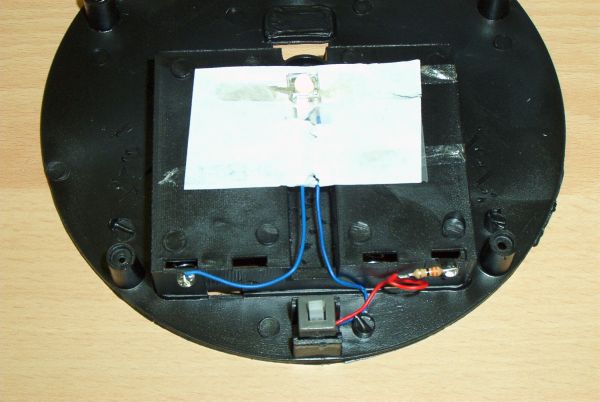

Und eine Superflux LED mit einem 33 Ohm Widerstand eingebaut!


Und so sieht es im dunkeln aus (ohne Biltz)!

Beleuchtung Bierkronkorkensammlung

Hallo Freunde der LEDs,

hier mein nächstes Projekt:

Idee:
Ich bin Bierkronkorken Sammler und ich hatte mich gefragt, wie prässentiere ich am besten diese Sammlung.
Also dachte ich mir, wieso nicht auf ein Holzbrett aufkleben und mit LEDs beleuchten! 8)

Material:
– 2 x 0.5Watt LED weiß 14000mcd 75° 5mm 3.5V
– 4 x 2,5mm² Kupferadern aus einem 5 Adrigem NYM Kabel (ca. 50 cm)
– 5 V Netzteil
– 27 Ohm Widerstände
– Isolierband
– Schrumpfschlauch

Werkzeug:
– Lötkolben
– Seidenschneider
– Messer

Kosten:
ca. 5,- €

Und hier ein Paar Bilder dazu:
Zuerst je 2 Adern auf die geliche Länge bringen, auf beiden Enden abisolieren, einen Bogen biegen und auf der einen Seite die Zuleitung mit dem Widerstand auf der einen Adern anlöten.

Auf der anderen Seite der Adern dann die LED anlöten.

Dann mit Isolierband die Seite mit den Anschlüssen isolieren.

Im Brett dann Löcher bohren und die Anschlüßleitungen mit samt den Adern rein stecken (evtl. etwas mehr Isolierband auftragen, bis die Adern fixiert sind und fest stecken).

An einer Seite sind 2 Zuleitungen (eine vom Netzteil und eine zur anderen LED).

Die beiden LEDs dann so im Bogen biegen, das sie die Brettfläche schön gleichmäßig ausleuchten.

Hier mal mit…

…mal ohne Blitz.

Zum schluß dann den Schrumpfschlauch an den LED-Anschlüssen anbringen.

Und fertig! :shock:

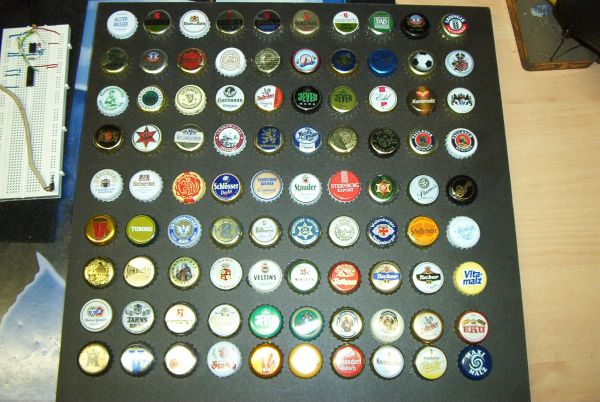

Hier mal wieder ein weiteres Bild der erweiterten Sammlung:


Und wieder sind ein paar hinzu gekommen:


Sind bereits wieder ein paar hinzu gekommen:

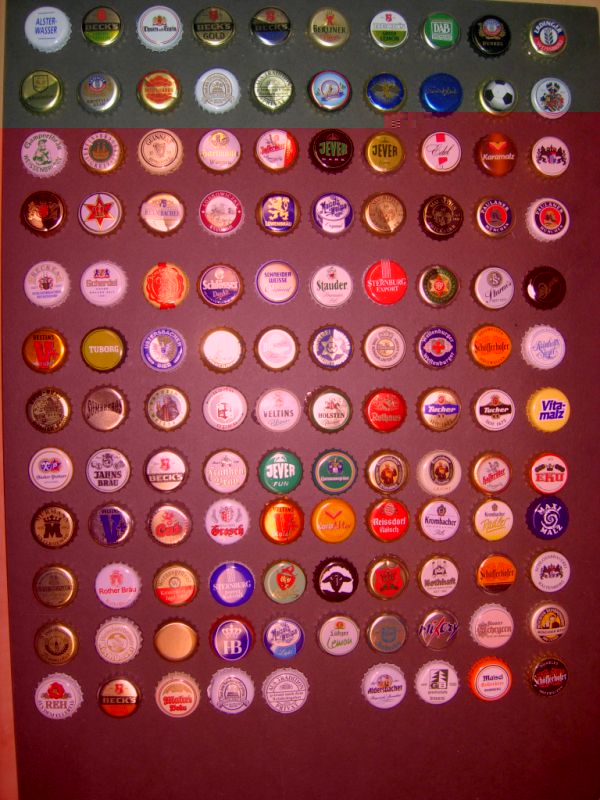

Hab mitlerweile wieder welche hinzubekommen:


Wenn das Brett voll ist, werde ich es mit einer beleuteten Plexiglasscheibe verbessern! :lol:

Wer übrigens noch Bierkronkorken hat, die ich (noch) nicht habe, kann sie mir gerne zukommen lassen! :P
