Hallo Duetta Freunde,
ein guter Freund von mir baut zur Zeit eine Duetta (Standbox mit Eton Lautsprechern und Air Motion Transformer, entwickelt von Udo Wohlgemuth und Heinz Schmitt) und ich stehe ihm natürlich helfend bei. Hier eine Dokumentation über die Weiche.
Aufbau-Entwurf für das Oberteil auf einer Buchenholz-Platte:
Besonderes Augenmerk hierbei ist auf die Bauteile zu legen, hier wurde nicht die Mundorf Kupferfolienspule verwendet, sondern eine Intertechnik Tritec Luftspule:
mit 7 verdrillten Kupferdrähten á 0,6mm:
Ebenso, wie die Trafokernspule, diese wurde gegen eine I-Punkt Spule von Intertechnik mit 1,6mm dickem, massivem Kuperfdraht, getauscht:
Und die restlichen Spulen sind natürlich auch von Intertechnik.
Auch die Kondensatoren, hier der Jensen Ölpapier gegen einen AUDYN-CAP von Intertechnik.
Auch die MKT-Kondensatoren sind von Intertechnik:
Die Widerstände sind auch sehr schön:
Hier dann alles auf der Buchenplatte aufgebracht:
Mehr…
Christian Lautsprecher Duetta
Loading ...
Hallo Duetta Freunde,
ein guter Freund von mir baut zur Zeit eine Duetta (Standbox mit Eton Lautsprechern und Air Motion Transformer, entwickelt von Udo Wohlgemuth und Heinz Schmitt) und ich stehe ihm natürlich helfend bei. Hier eine Dokumentation über das Gehäuse, dieses wird laut Bauplan aus 22 mm MDF hergestellt:

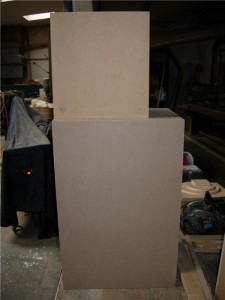

Hier ein Bild vom “Rohbau”:
Es sollte exakt verarbeitet werden, damit die jeweilige Versteifungsmatrix im Inneren gut passt.
Oberteil:

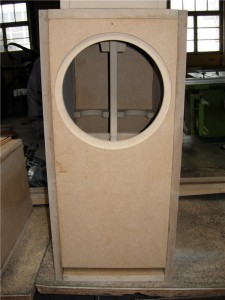

Unterteil:
Aussparung für den Air Motion Transformer (im Oberteil):
Reflex-Kanäle im Unterteil:
Fertigung und Unterbringung des Anschluss-Terminals:
Befestigung für die Schauben des weißen 10mm Plexiglas Anschlussterminals.
(Einschlagmuttern sollten nicht verwendet werden, weil das Material an dieser Stelle reißen könnte.)

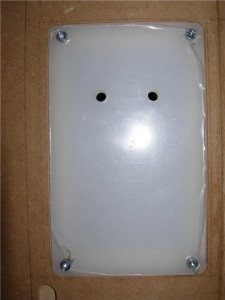

Fertiges versenktes Plexiglas Anschlussterminal, mit 8mm Bohrungen für Supa Polklemmen auf dem noch die Schutzfolie drauf ist:
Und hier eine Seiten-Ansicht:
Mehr…
Christian Lautsprecher Duetta
Loading ...
Hallo Freunde des HiFi´s,
mein gut 5 Jahre alter Subwoofer soll ein neues Gehäuse bekommen:

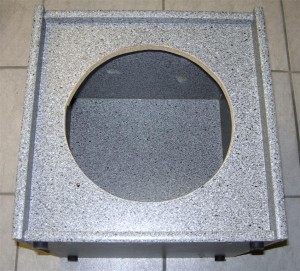

altes Gehäuse
neues Gehäuse

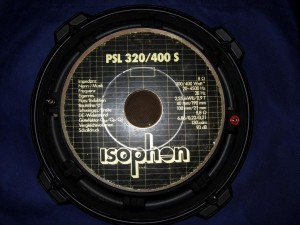

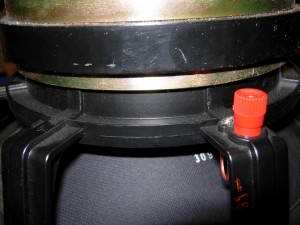

Zunächst sei einmal das Chassi des Woofers erwähnt, es ist ein Isophone PSL 320/400S mit folgenden Daten:
Impedanz: 8 Ω
Belastbarkeit: 300/400 Watt
Kennschalldruck: 93 dB
Resonanzfrequenz: 27 Hz
Frequenzbereich: 20 – 4500 Hz
Durchmesser: 320 mm
Gewicht: 7,5 kg

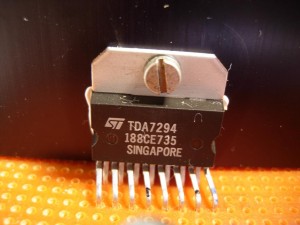

Dieses Chassi wurde angetrieben von einem TDA7294 (100W DMOS Audio Aplifier):
Mehr…
Christian Häussler Lautsprecher Isophone, Linkwitz, PSL 320/400S, Subwoofer, TDA7294
